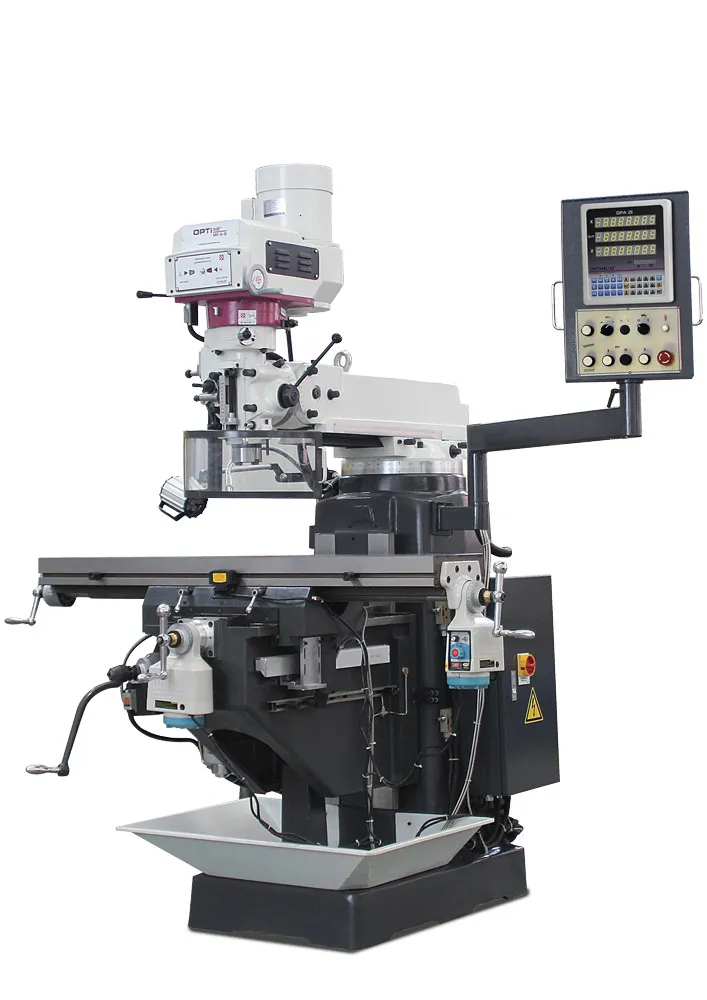

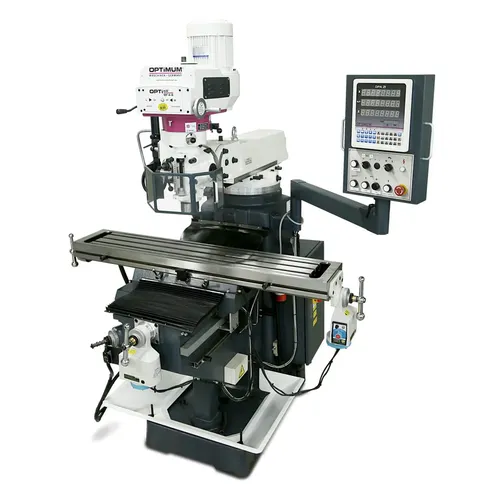

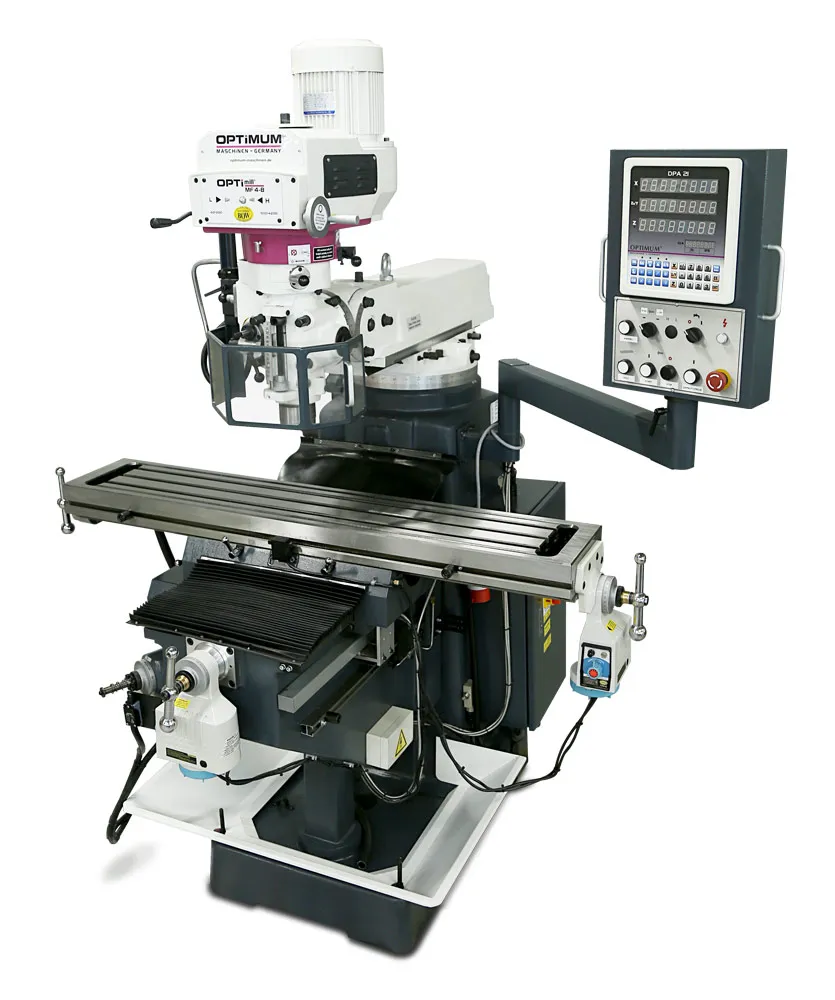

Univerzální frézka OPTImill MF 4-B 3348340 Optimum

Technická data:

• Vrtací výkon trvalý | ocel: (S235JR) 20 mm
• Vrtací výkon max. | ocel: (S235JR) 24 mm
• Max. průměr stopkové frézy: 25 mm
• Max. průměr nožové hlavy: 76 mm
• Vyložení: 0-420mm
• Rozměry pracovního stolu: 1370×254mm
• Max. zatížení stolu: 300 kg
• T-drážky | počet: 3
• T-drážky | velikost drážky: 16 mm
• T-drážky | rozteč : 63 mm
• Kužel vřetene: ISO40 DIN 2080
• Rozsah posuvu - osa X: ruční 820 mm / strojní 740 mm
• Rozsah posuvu - osa Y: ruční 410 mm / strojní 330 mm
• Rozsah posuvu - osa Z: ruční 400 mm / strojní 320 mm
• Otáčky: 60–4200ot/min
• Počet rychlostních stupňů: 2, mechanická plynulá regulace
• Rozsah posuvu frézovací hlavy: 470 mm
• Strojní posuv pinoly: 0,038 / 0,076 / 0,152 mm/ot
• Max. vzdálenost vřetene a stolu: 405 mm
• Průměr pinoly: 86 mm
• Zdvih pinoly: 127 mm
• Úhel naklopení frézovací hlavy : -90° / vertikálně - 45 °až +90° / vertikálně + 45 °
• Úhel otáčení frézovací hlavy: 360 °
• Výkon motoru chladícího čerpadla: 90 W
• Příkon: 3 kW
• Elektrické připojení: 400 V

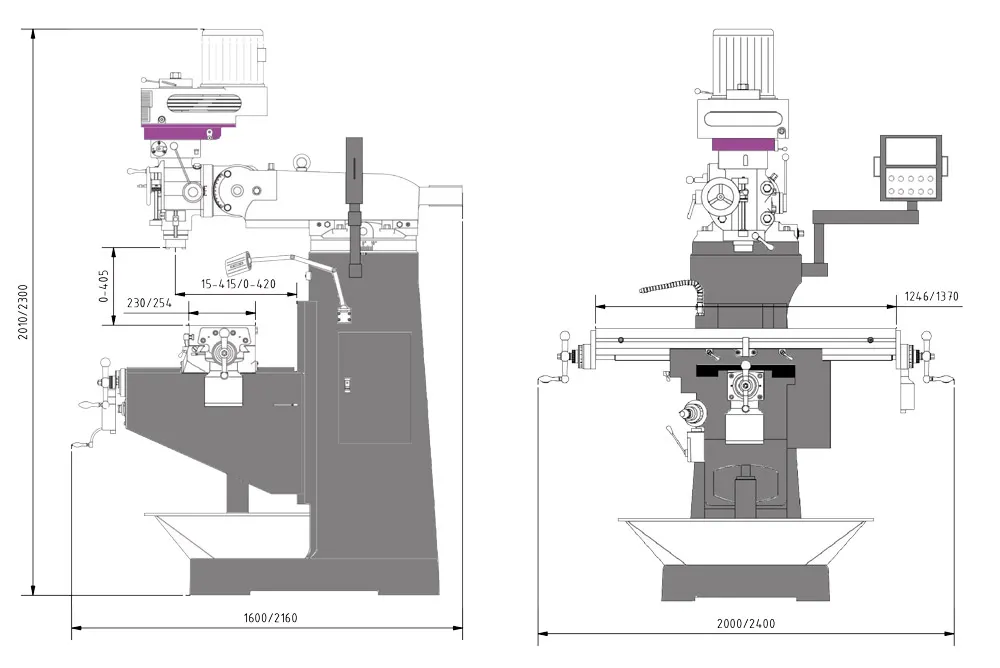

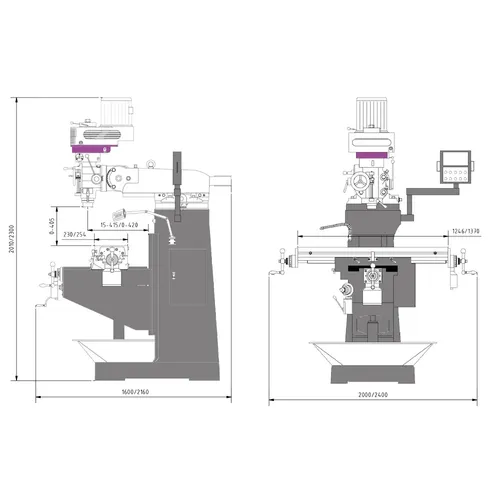

• Rozměry (š × v × h): 2400×2300×2160mm
• Hmotnost: 1260 kg

Popis:

• Těžké, masivní provedení z kvalitní Meehanite litiny
• Vysoká přesnost oběhu díky kuželíkovým ložiskům, <0,01 mm měřeno na pinole
• Nastavitelná rybinová vedení 55° v osách X a Z
• Nastavitelné ploché vedení v ose Y
• Chladicí zařízení

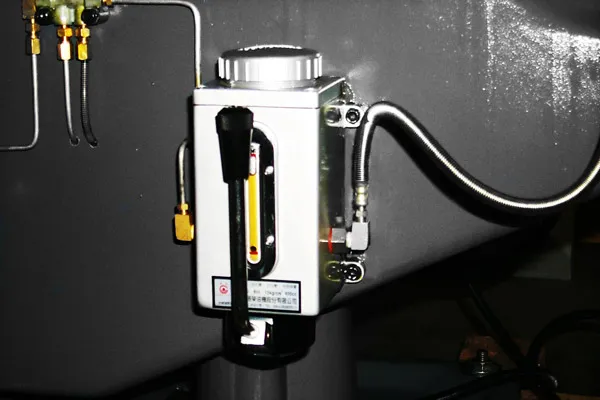

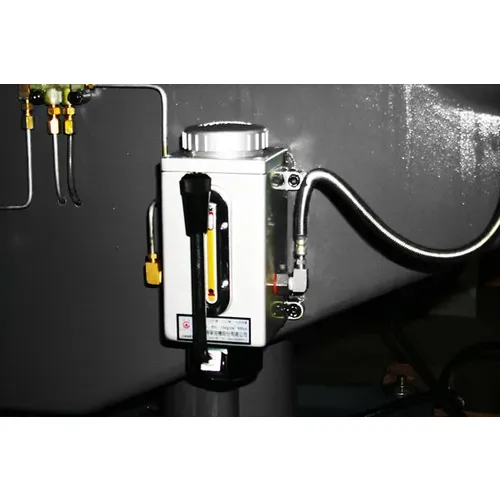

• Centrální jednotka mazání
• Velký rozsah posuvů X / Y / Z – 740 / 330 / 320 mm

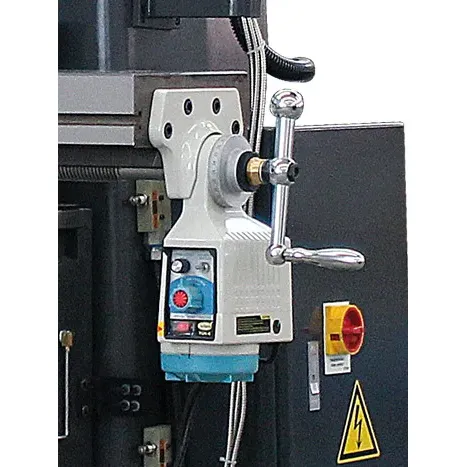

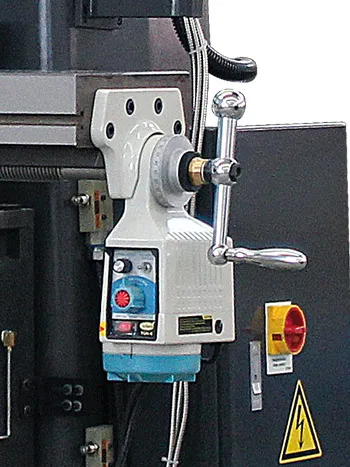

• Strojní posuv osy X, Y a Z
• Masivní a velký křížový stůl s přesně vybroušený povrchem a T-drážkami
• Nosnost křížového stolu 300 kg
• Frézovací hlavu lze naklopit o ± 45°
• Jemný přísuv pinoly
• Nastavitelný doraz vrtací hloubky pomocí milimetrové stupnice
• Pravý / levý chod
• Plynulá regulace rychlosti
• Vřeteno uložené v přesných ložiscích
• Mechanická brzda vřetene
• Velký, výškově stavitelný ochranný kryt sklíčidla s mikrospínačem

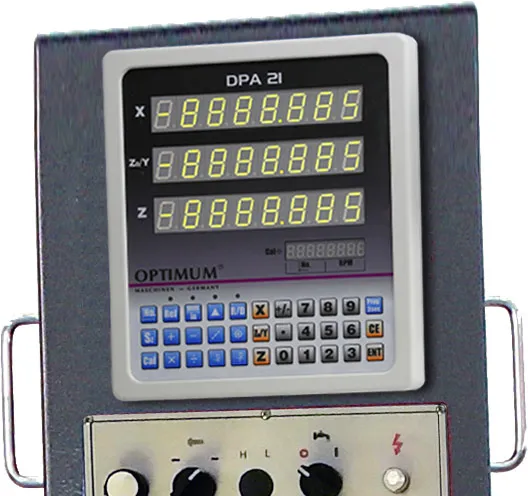

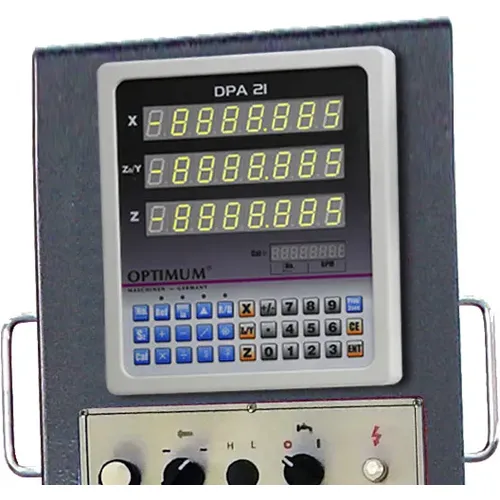

• Digitální odměřování polohy DPA 31 Plus:
• Výrazné snížení výrobního času
• Snadné použití
• Vyšší přesnost obrábění
• Měřící lišta s čtecí hlavou na ose X
• Magnetické pásky ose Y a Z
• Přehledná tlačítka
• Antireflexní displej

Rozsah dodávky:

• Digitální odměřování polohy DPA 31 Plus
• Vana na třísky
• Chladicí zařízení
• Seřizovací nářadí
• Strojní posuv stolu v ose X,Y,Z
