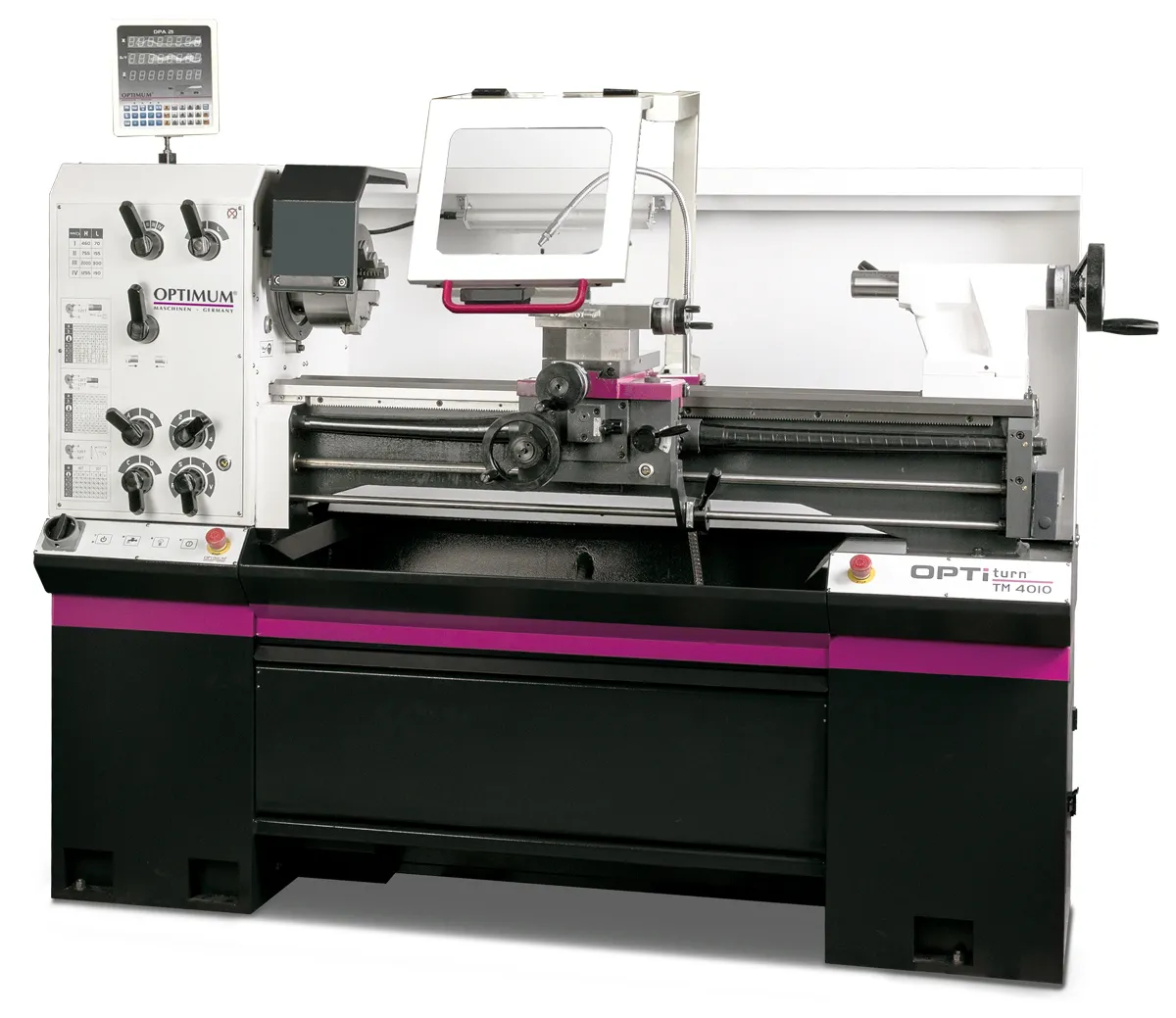

Soustruh OPTIturn TM 4010 D 3403045 Optimum

Technická data:

• Výška hrotu: 200 mm
• Max. točný průměr nad ložem: 400 mm
• Max. točný průměr nad suportem: 265 mm
• Šířka lože: 203 mm
• Vzdálenost mezi hroty: 1000 mm
• Kužel vřetene: MK6
• Upnutí vřetene: Camlock DIN ISO 702-2 č. 5
• Otáčky: 70–2000ot/min
• Plynulá změna otáček: Ne
• Otáčky - provedení Vario: 12–2500ot/min
• Počet rychlostních stupňů: 8
• Průchod vřetene: 52 mm
• Kužel pinoly koníka: MK4
• Průměr pinoly: 50 mm
• Zdvih pinoly: 110 mm
• Posuv podélný: 0,014 –0,38 mm/ot. (26 )
• Posuv příčný: 0,052 –1,392 mm/ot. (32 )
• Max. posuv nožového suportu: 98 mm
• Max. posuv příčného suportu: 185 mm
• Závit metrický: 0,4 – 7 mm/ot. (26 )
• Závit palcový : 56 – 4 záv./1“ (31 )
• Příkon: 2,2 kW
• Elektrické připojení: 400 V
• Rozměry (š × v × h): 1935×1740×780mm
• Hmotnost: 765 kg

Popis:

• Kalené a broušené vodicí dráhy osy Z
• Zaručená házivost čela vřetene <0,015 mm
• Kužel vřetene Camlock DIN ISO 702-2 č. 5
• Hlavní motor s elektrickou brzdou a ochranným jističem
• Pravý / levý chod lze přepínat na podélném suportu
• Dvoukanálová bezpečnostní elektronika
• Vypínače odpovídají normě EN ISO 13849
• Perfektně soustředné hlavní vřeteno zaručuje vysokou nosnost díky přesným kuželíkovým ložiskům.
• Ochrana proti současnému spuštění závitování a posuvu
• Bezpečnostní ruční kola v ose X a Z
• Všechna ozubená kola posuvového mechanismu jsou vyrobena z oceli, kalená a broušená, hřídele na jehlových ložiscích, všechny součásti jsou běží v olejové lázni.
• Čerpadlo chladicí kapaliny se zásobníkem chladicí kapaliny a ukazatelem hladiny. Nádobu lze vyjmout pro snadné čištění

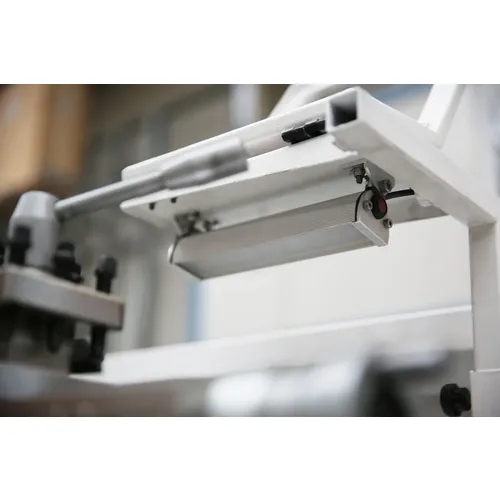

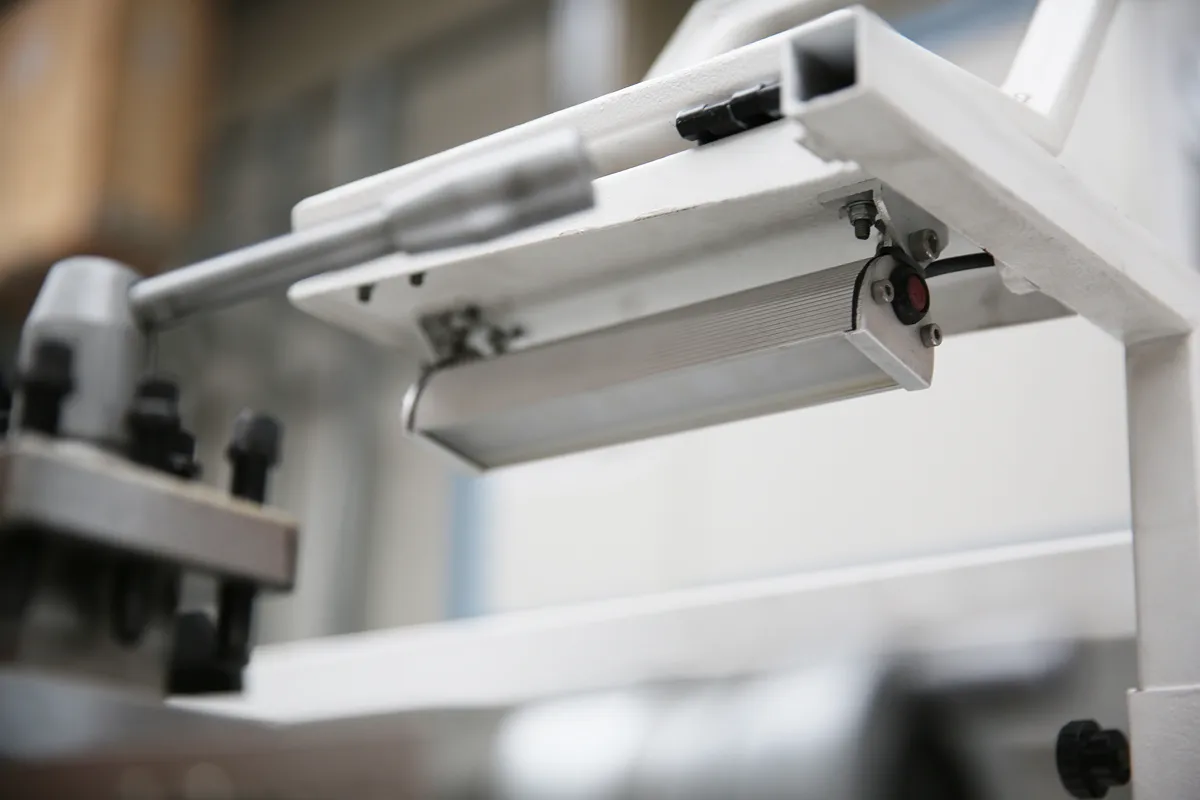

• LED pracovní lampa
• Podstavec pro soustruh se stabilní ocelovou konstrukcí
• Nouzové vypínače vpravo i vlevo
• Uzamykatelný hlavní vypínač
• Digitální odměřování polohy DPA 31 Plus:
• Měřící lišta s čtecí hlavou na podélném suportu
• Magnetické pásky na příčném a nožovém suportu
• Přehledná fóliová klávesnice
• Vysoká pracovní přesnost
• Snížené procento chyb
• Osa X, Y, Z0, Z s 8-místným displejem

Rozsah dodávky:

• Digitální odměřování polohy DPA 31 Plus

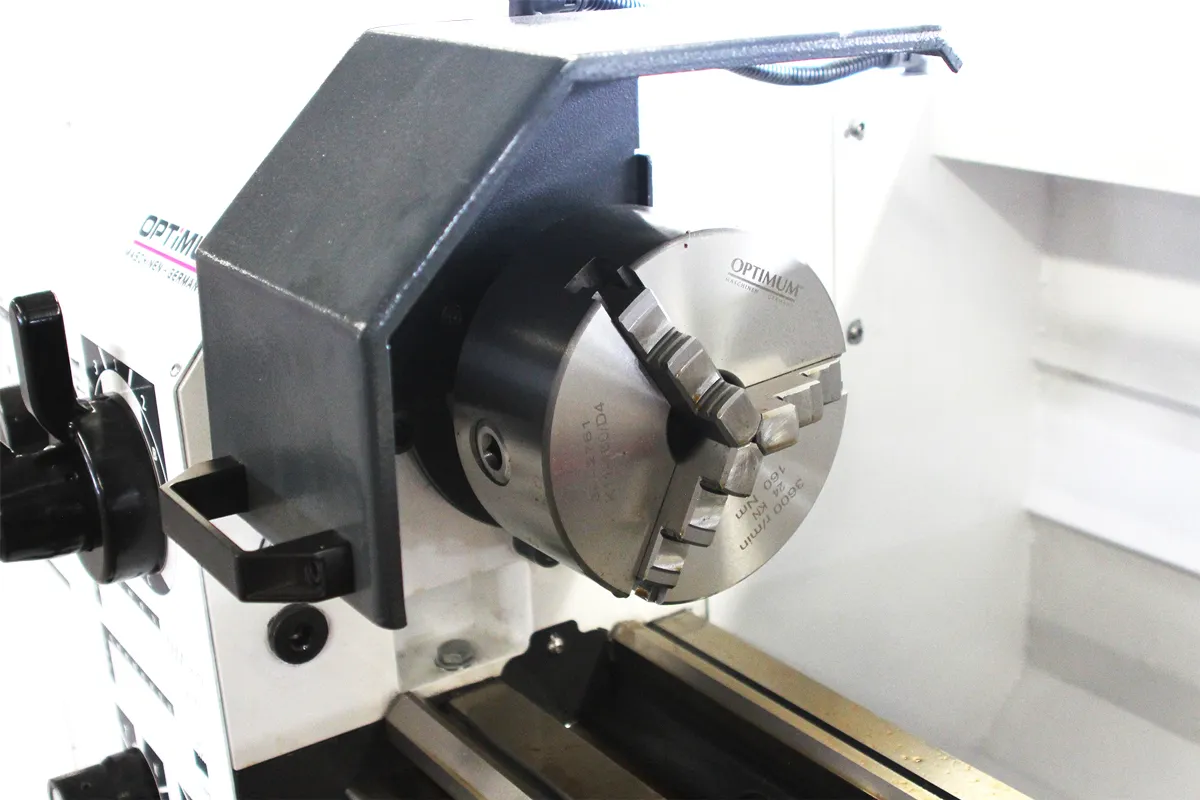

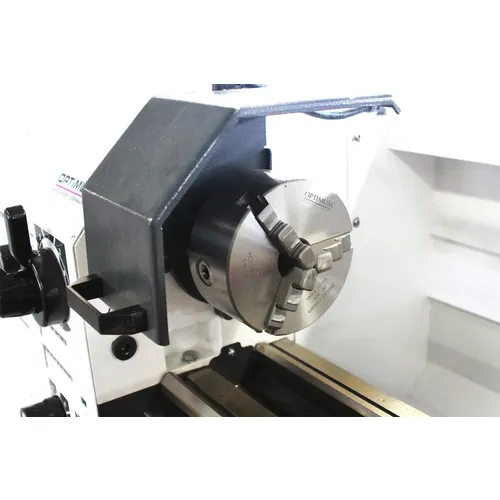

• Tříčelisťové sklíčidlo Ø 160 mm Camlock č. 5
• LED osvětlení stroje
• Redukční pouzdro MK 5 / MK 3
• Pevný hrot MK 3
• Rýchloupínací nožový držiak sada SWH 3 - E
• Sada výměnných kol
• Podstavec
• Olejová náplň
• Seřizovací nářadí
