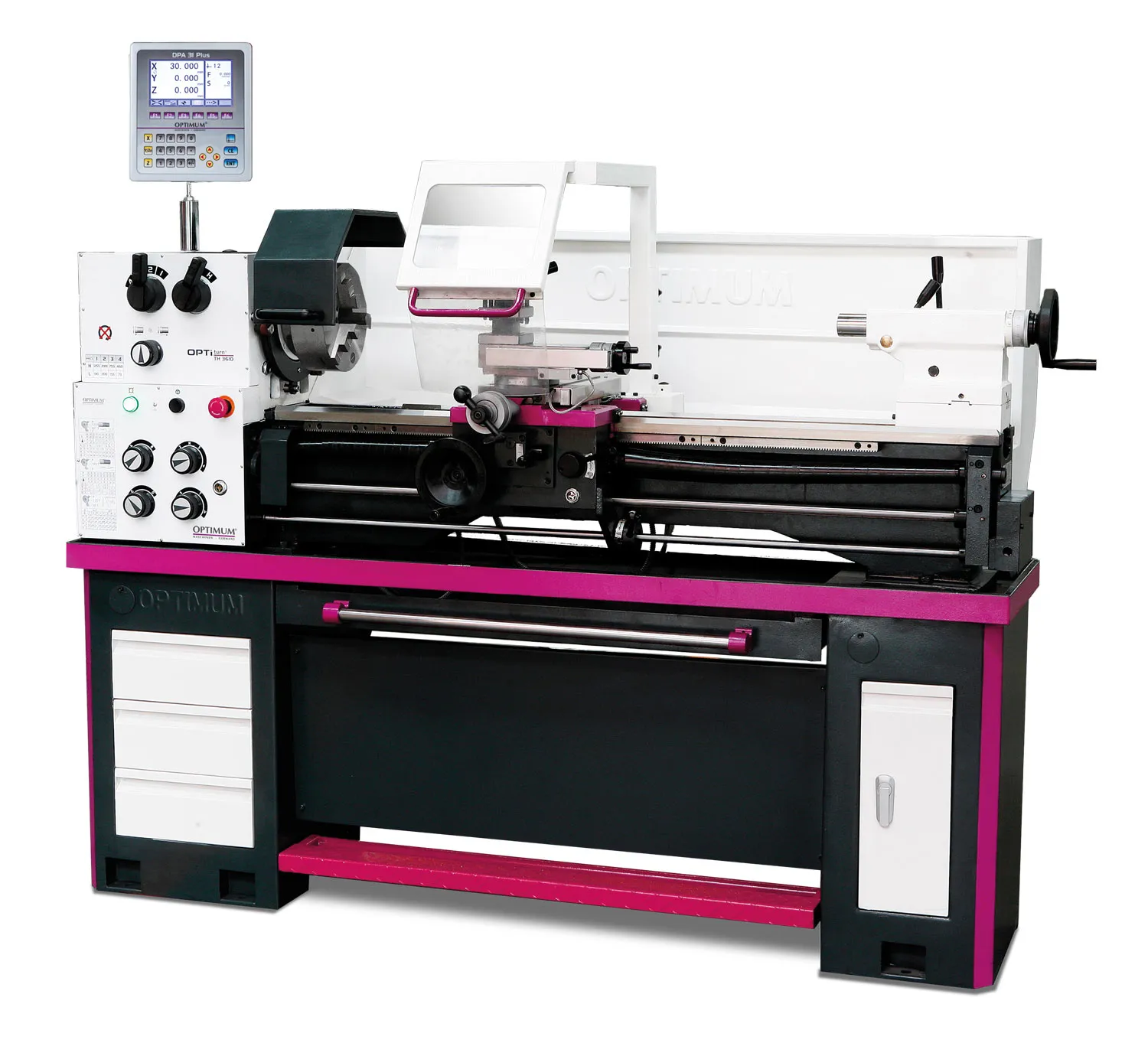

Soustruh OPTIturn TH 3610 D 3402060 Optimum

Technická data:

• Výška hrotu: 180 mm
• Max. točný průměr nad ložem: 356 mm
• Max. točný průměr bez můstku: 516 mm
• Šířka lože: 187 mm
• Vzdálenost mezi hroty: 980 mm
• Délka můstku: 160 mm
• Kužel vřetene: MK6
• Upnutí vřetene: Camlock DIN ISO 702-2 č. 5
• Otáčky: 70–2000ot/min
• Plynulá změna otáček: Ne
• Počet rychlostních stupňů: 8
• Průchod vřetene: 52 mm
• Kužel pinoly koníka: MK3
• Posuv podélný: 0,052 –1,392 mm/ot. (32 )
• Posuv příčný: 0,014 –0,38 mm/ot. (32 )
• Max. posuv nožového suportu: 100 mm
• Max. posuv příčného suportu: 170 mm
• Závit metrický: 0,4 – 7 mm/ot. (26 )
• Závit palcový : 56 – 4 záv./1“ (34 )
• Příkon: 1500 W
• Elektrické připojení: 400 V
• Rozměry (š × v × h): 1930×1620×725mm
• Hmotnost: 610 kg

Popis:

• Kalené a broušené vodicí dráhy lože
• Sklíčidlo „Made in Czech Republic“ - soustruh je osazený 3-čelisťovým sklíčidlem české výroby TOS Svitavy
• Zaručená házivost čela vřetene <0,015 mm
• Kalená a broušená ozubená kola a hřídele jsou uložené v přesných lož iscích a běží v olejové lázni
• Ochranný jistič motoru, uzamykatelný hlavní vypínač
• Pravý / levý chod lze přepínat na podélném suportu
• Ochranný kryt vodícího šroubu
• Podstavec stroje se skříňkami na nářadí
• Vyjímatelná vana na třísky s vedením
• Nožní brzda pro nouzové zastavení
• Bezpečnostní ruční kola v ose X a Z
• Koník lze přestavit o ± 10 mm pro soustružení kuželů
• LED pracovní lampa
• Všechny chrániče a relé značky Siemens nebo Schneider
• Skříňky na nářadí na obou stranách podstavce
• Ruční kola s jemně nastavitelnou stupnicí 0,04 / 0,02 mm
• Pinola koníku a ruční kolo s jemně nastavitelnou stupnicí 0,025 mm
• Volitelně v provedení VARIO s plynulou regulací otáček pomocí frekvenčního měniče Lenze
• Digitální odměřování polohy DPA 31 Plus
• Přehledná fóliová klávesnice
• Vysoká pracovní přesnost
• Snížené procento chyb
• Měřící lišta s čtecí hlavou na podélném suportu
• Magnetické pásky na příčném a nožovém suportu

Rozsah dodávky:

• Digitální odměřování polohy DPA 31 Plus
• 3-čelisťové sklíčidlo ø 200 mm
• Pevná luneta, průchod Ø 100 mm
• Pohyblivá luneta, průchod Ø 95 mm
• LED osvětlení stroje
• Seřizovací nářadí
• Redukční pouzdro MK 6 / MK 3
• Dva pevné hroty MK 3
• Čtyřstranný nožový držák
• Sada výměnných kol
