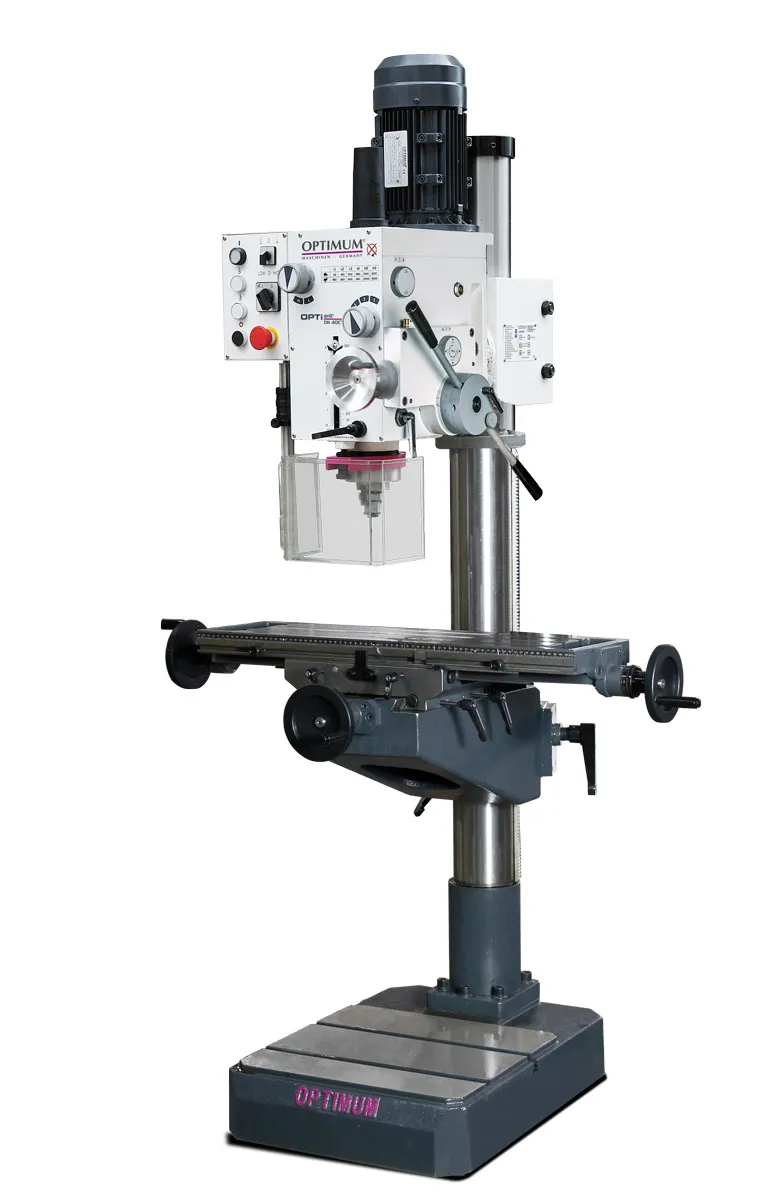

Sloupová převodová vrtačka Převodová vrtačka OPTIdrill DH 40 CTP 3034352 Optimum

Technická data:

• Vrtací výkon trvalý | ocel: 28 mm
• Vrtací výkon max. | ocel: 32 mm
• Max. vrtací hloubka: 120 mm
• Max. průměr stopkové frézy: 25 mm
• Max. průměr nožové hlavy: 76 mm
• Rozměry pracovního stolu: 730×210mm
• Max. zatížení stolu: 50 kg
• T-drážky | počet: 3
• T-drážky | velikost drážky: 14 mm
• T-drážky | rozteč : 63 mm
• Kužel vřetene: MK4
• Otáčky: 95–3200ot/min
• Plynulá změna otáček: Ne
• Počet rychlostních stupňů: 2 × 6
• Max. vzdálenost vřetene a stolu: 600 mm
• Max. vzdálenost vřetene a základny: 920 - 1180 mm
• Průměr pinoly: 75 mm
• Úhel naklopení frézovací hlavy : -45 °až +45 °
• Příkon: 1100 / 1500 W
• Elektrické připojení: 400 V

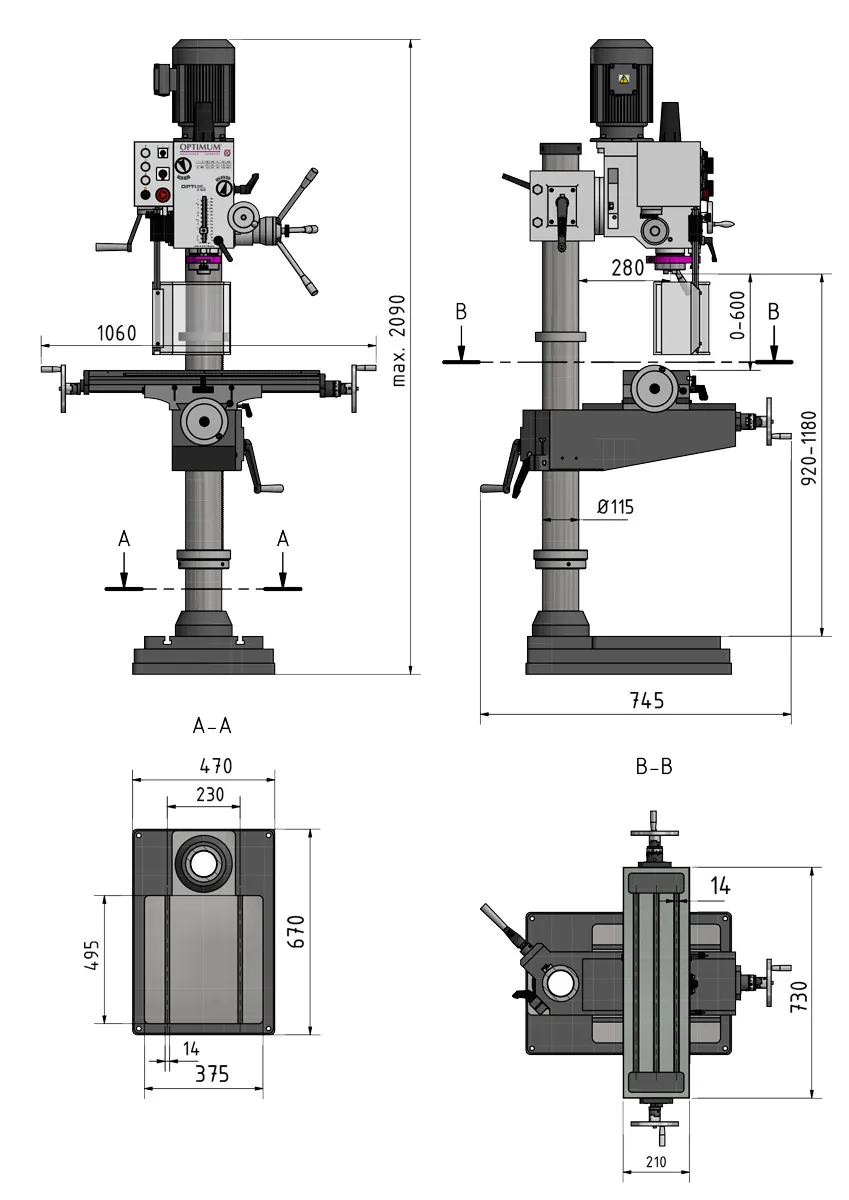

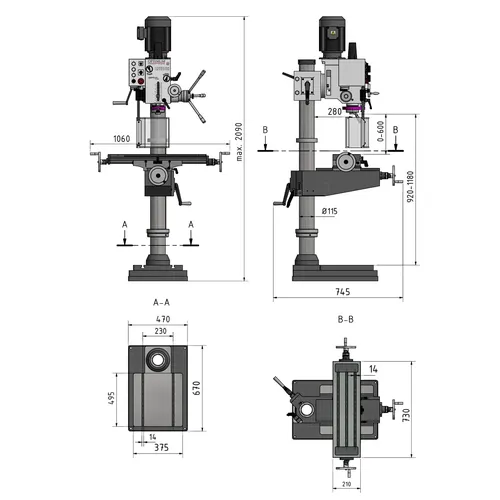

• Rozměry (š × v × h): 1060×2090×750mm
• Hmotnost: 350 kg

Popis:

• Těžké, masivní litinové provedení
• Závitovací cyklus
• Strojní posuv pinoly
• Broušená převodová kola běžící v olejové lázni zajišťují velmi klidný chod

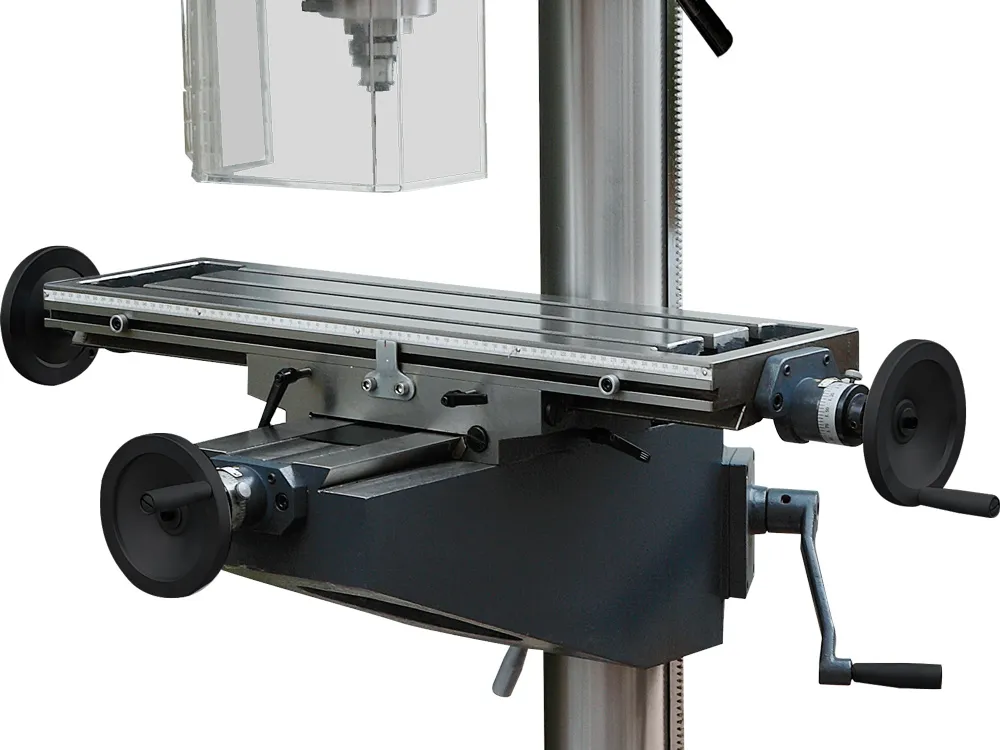

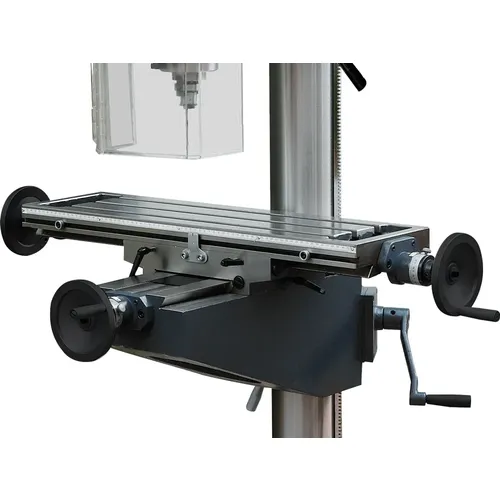

• Velký křížový stůl
• Velký rozsah otáček 95 – 3 200 ot/min
• Dvoustupňový kvalitní elektromotor
• Výškově přestavitelná vrtací hlava i křížový stůl
• Přesně nastavitelná vedení stolu pomocí klínových lišt
• Pravý / levý chod

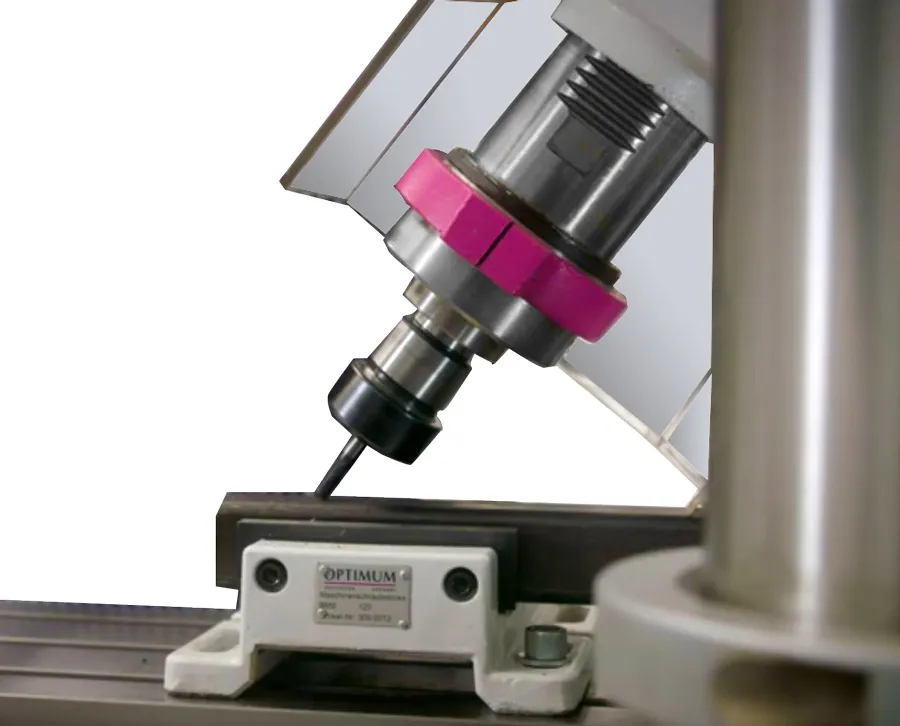

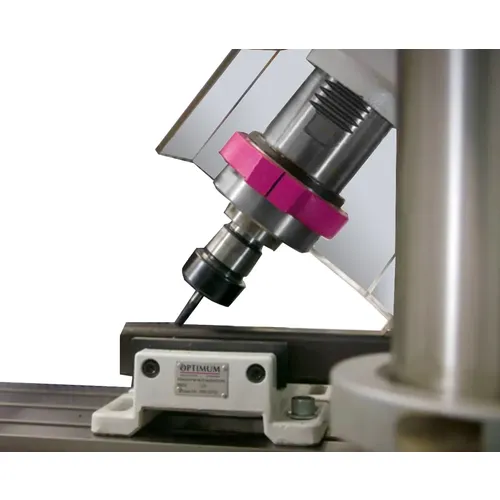

• Vrtací hlavu lze naklopit o ± 45
• Seřiditelné klínové lišty
• Doraz vrtací hloubky
• Doraz vrtací hloubky je nastavitelný v rozsahu 0 – 120 mm. Posuv se po dosažení nastavené vrtací hloubky automaticky vypne a vratná pružina vrátí pinolu do výchozí polohy.

Rozsah dodávky:

• Vrtací hlavička B 16 (1 – 13 mm)
• T-matice
• Redukční pouzdro MK 4 / MK 3
• Kuželový trn MK4 / B 16
