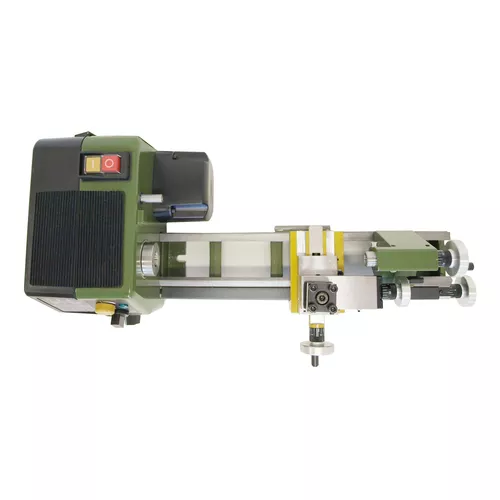

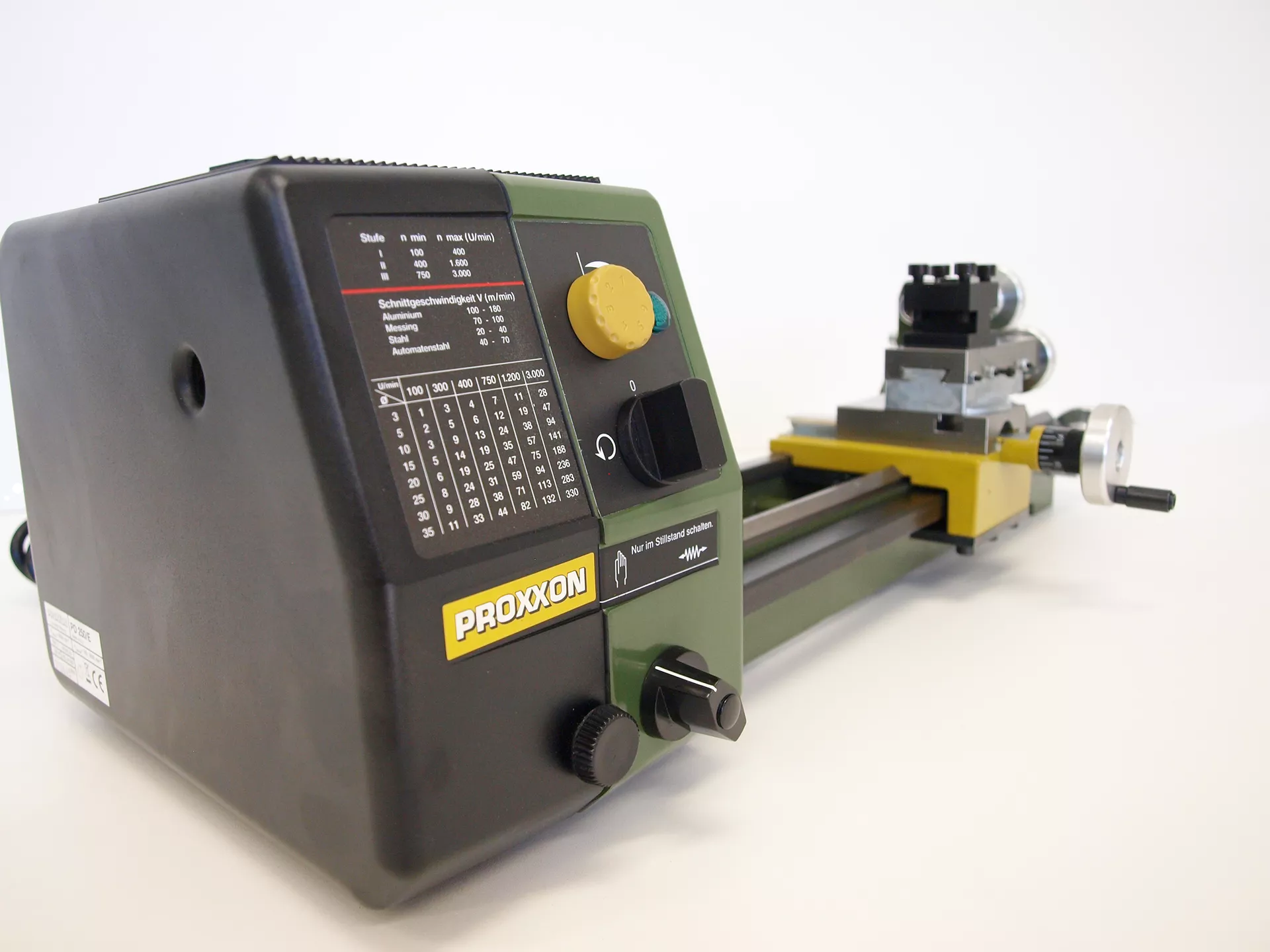

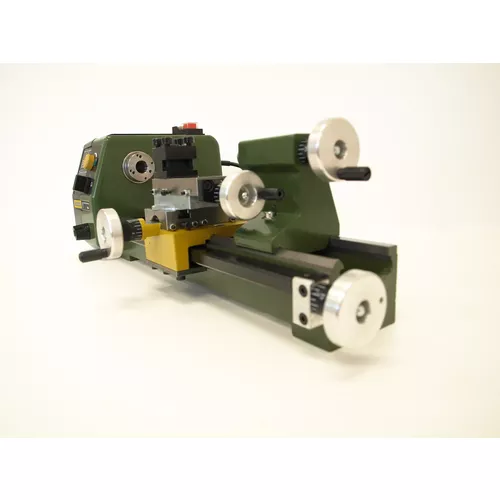

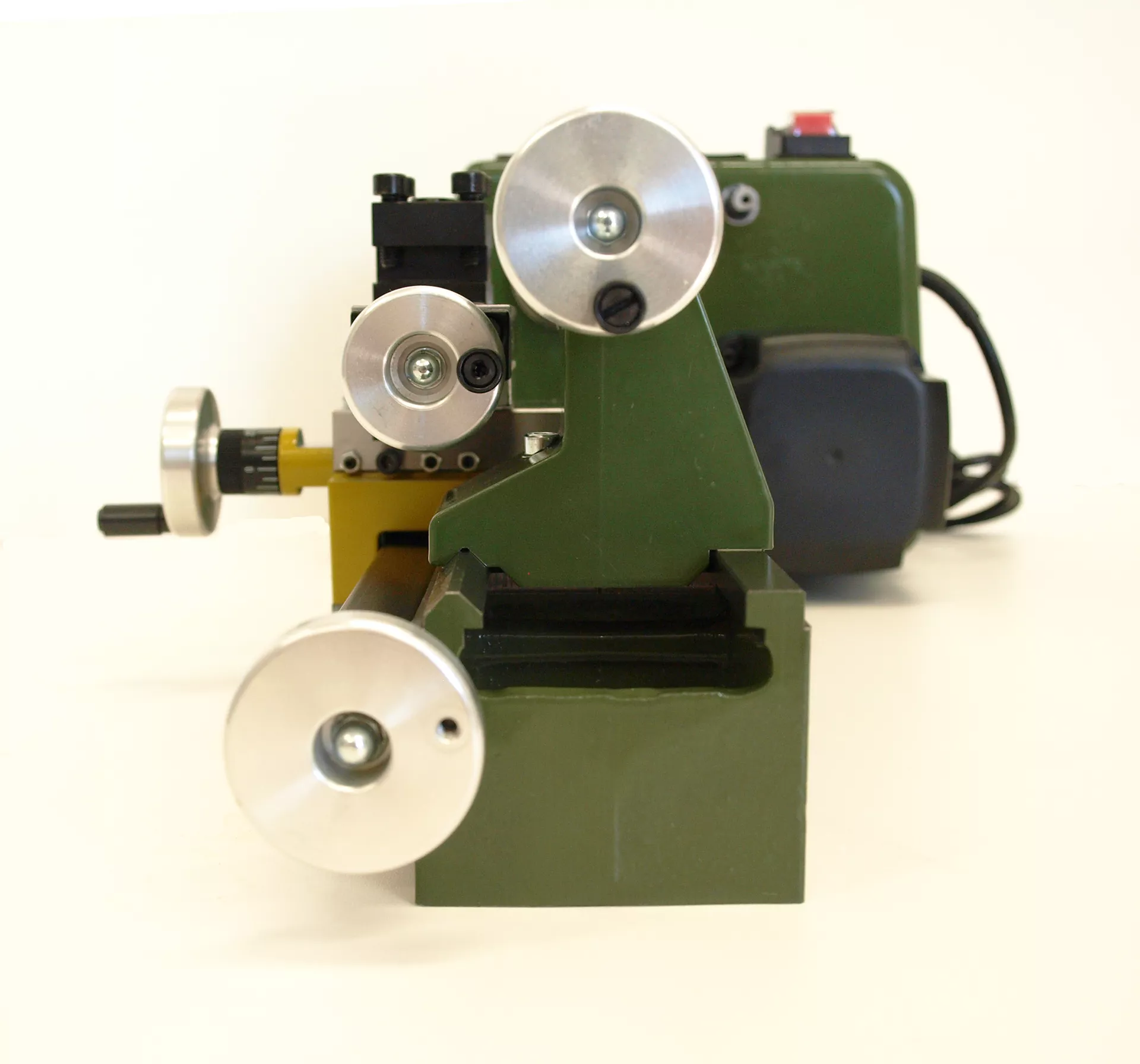

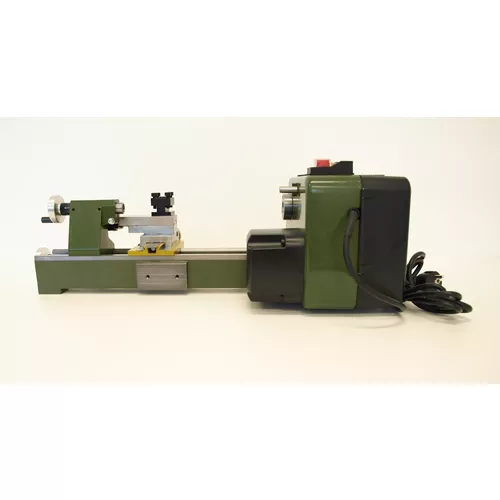

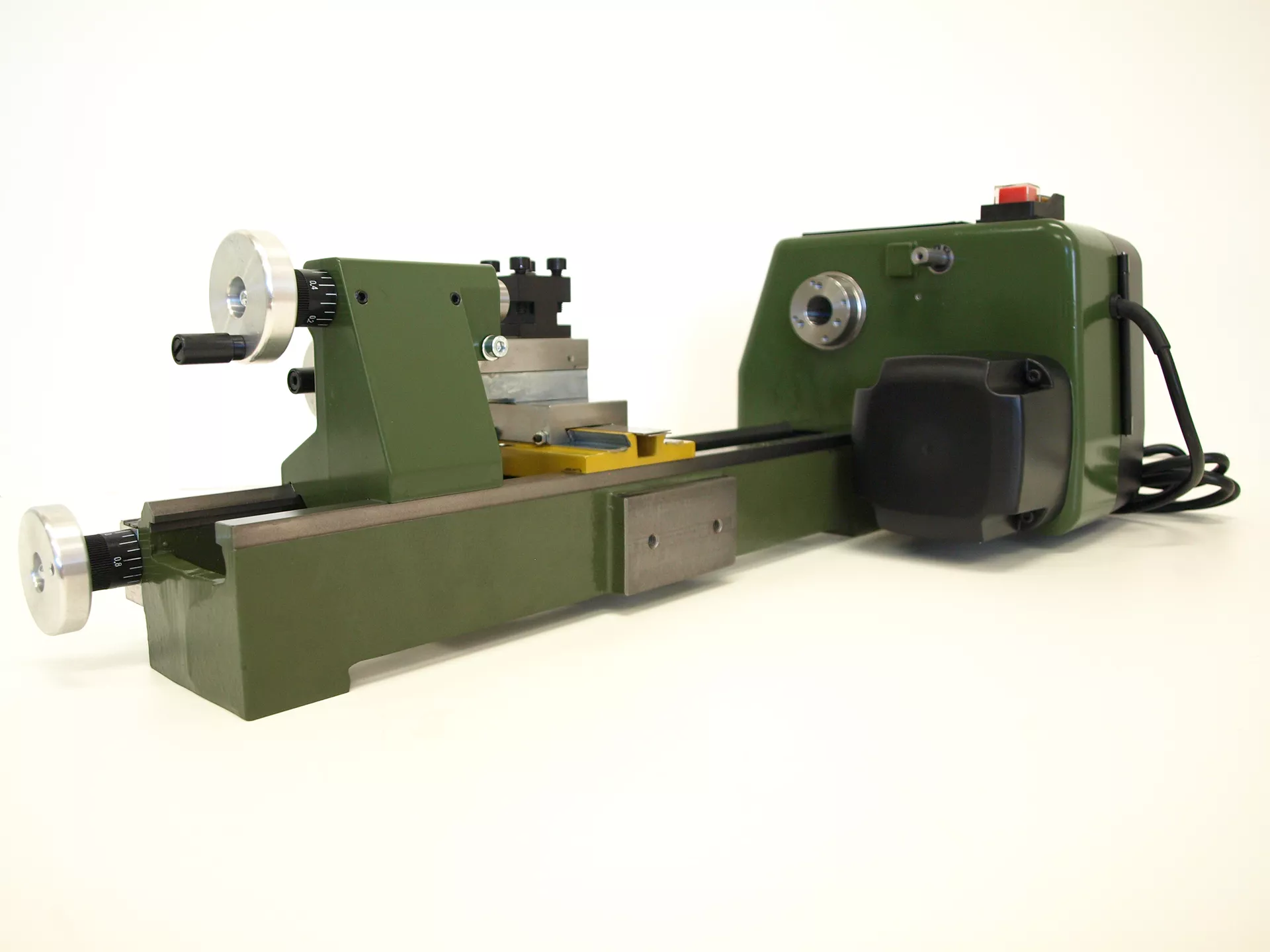

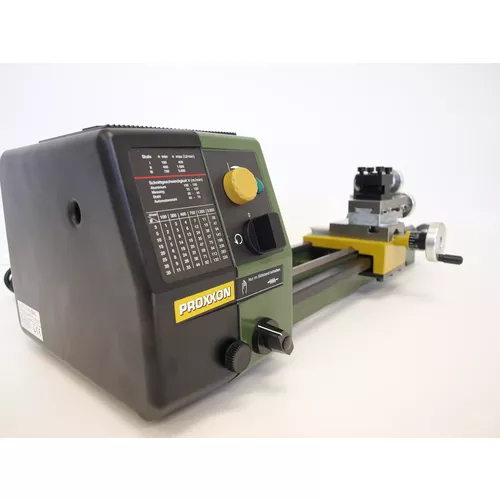

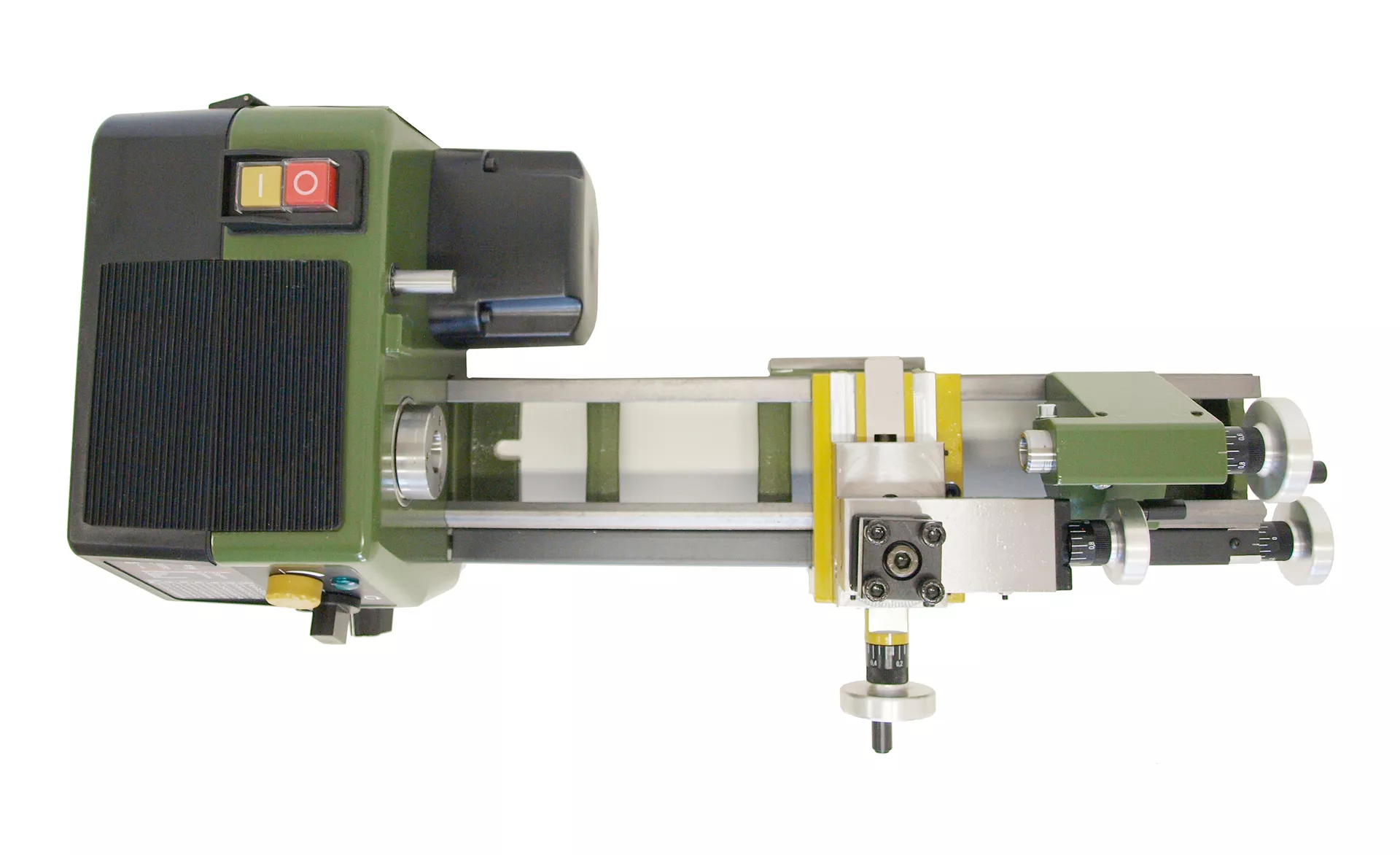

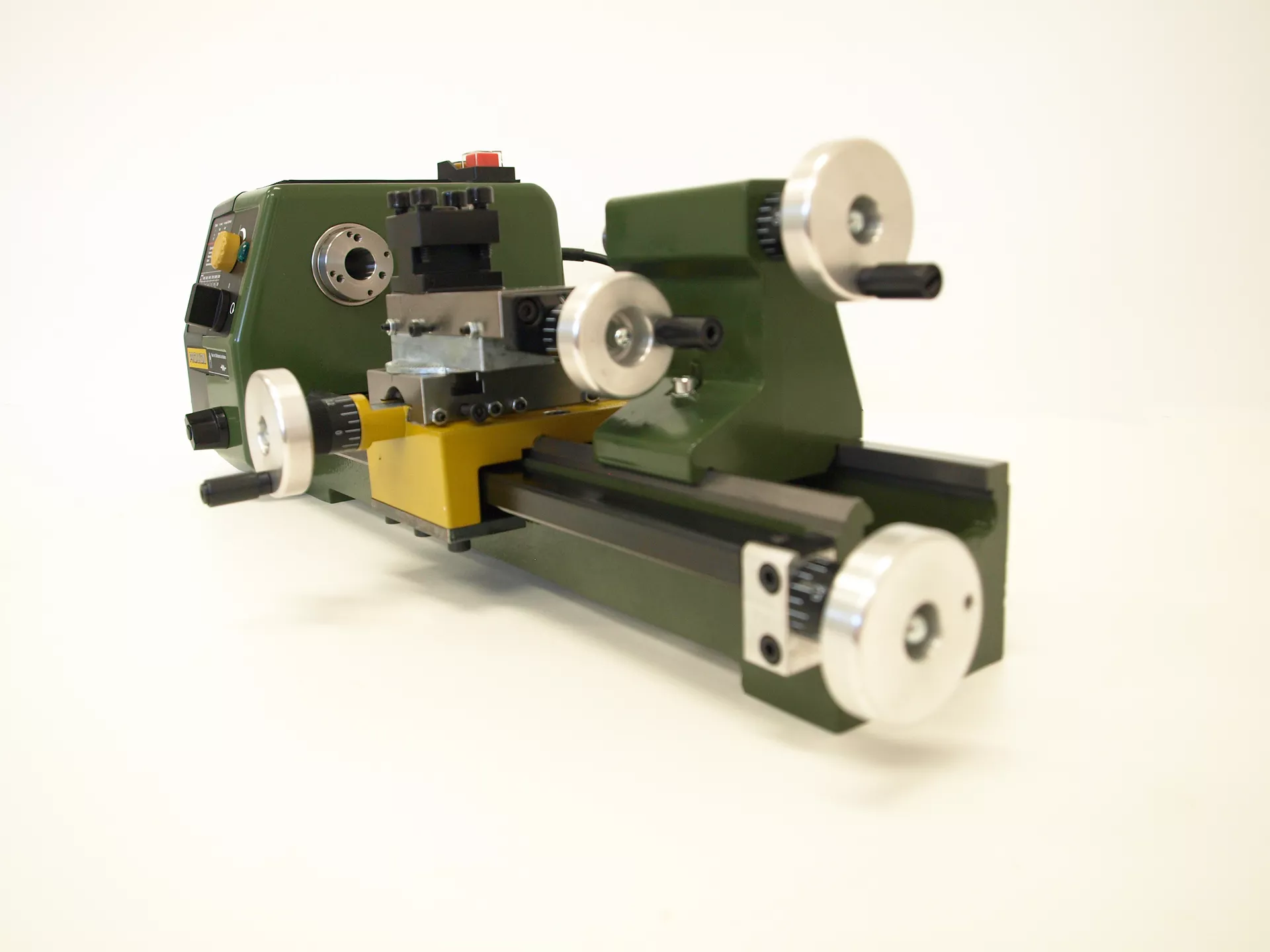

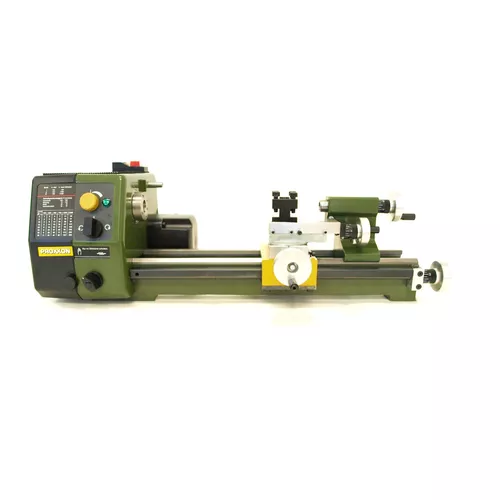

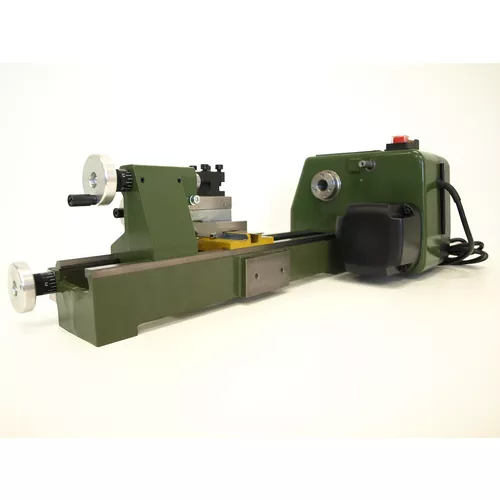

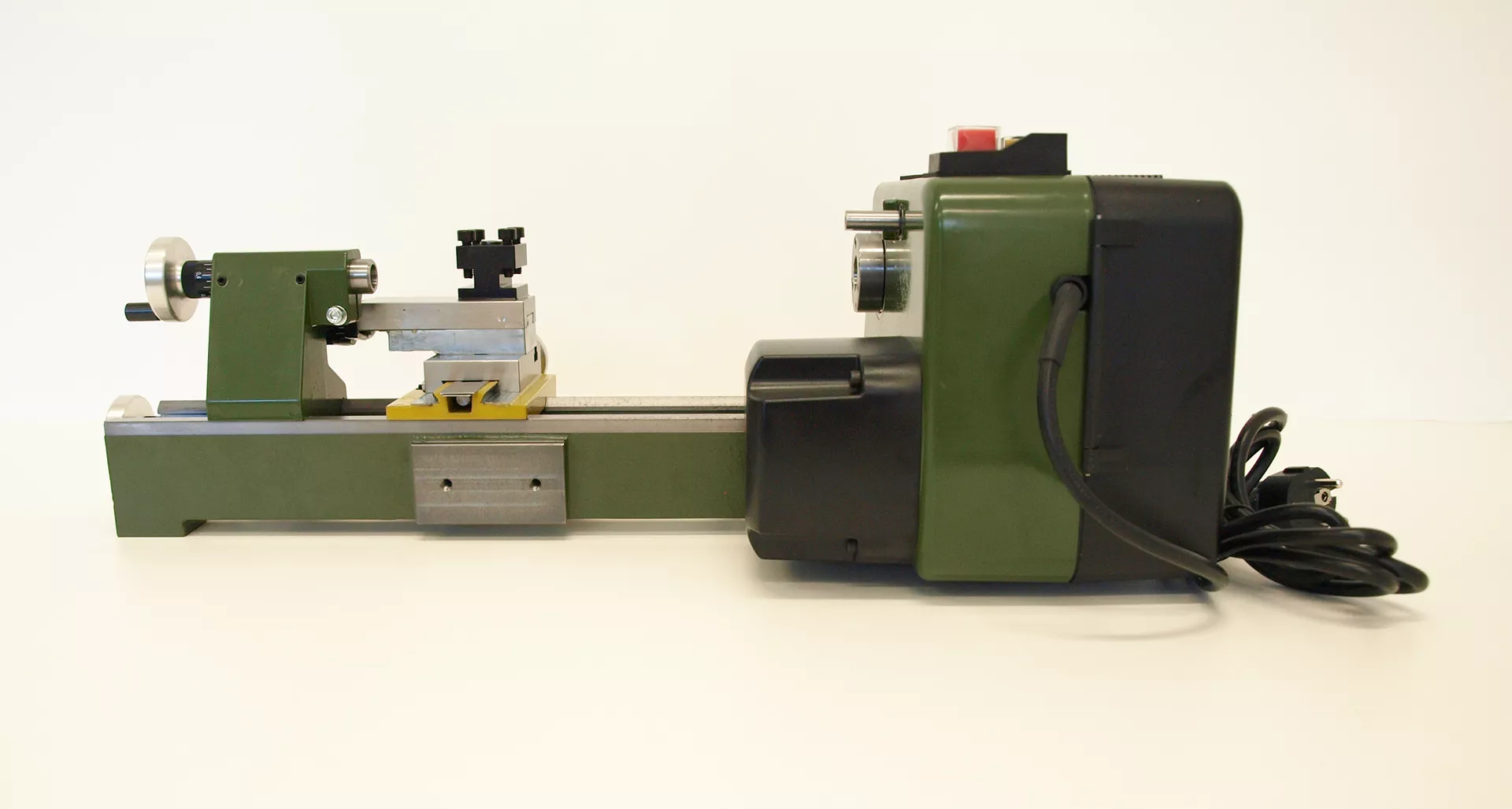

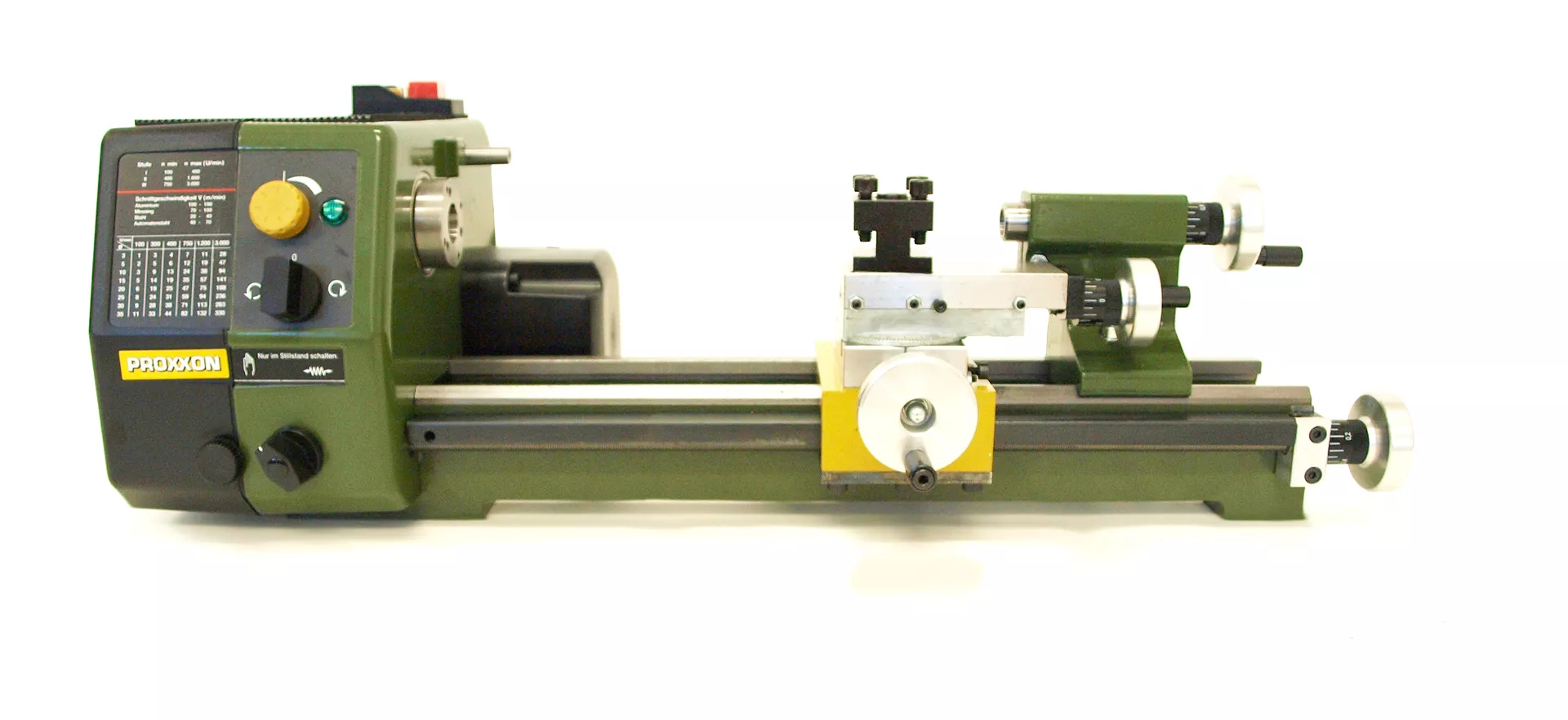

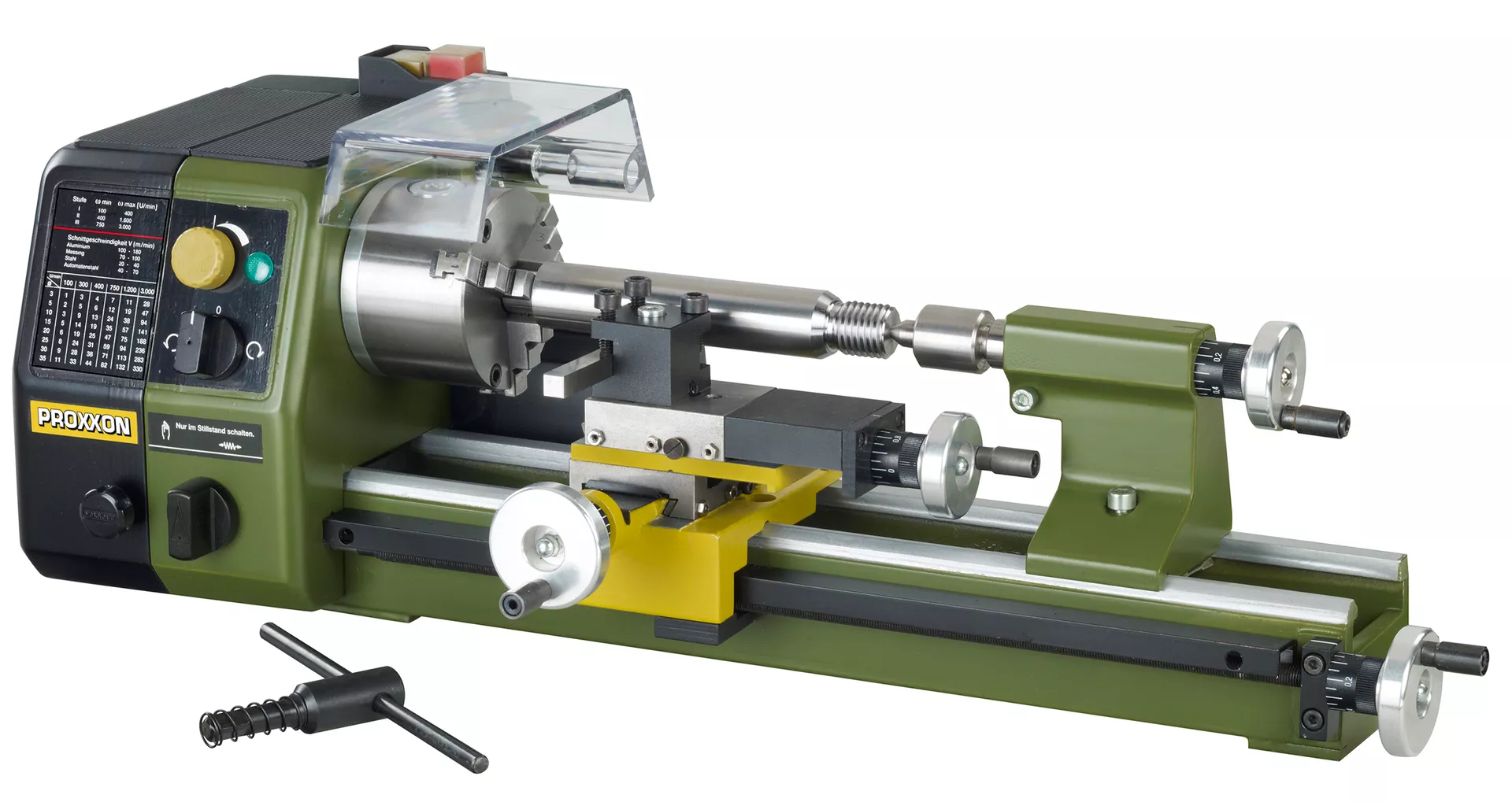

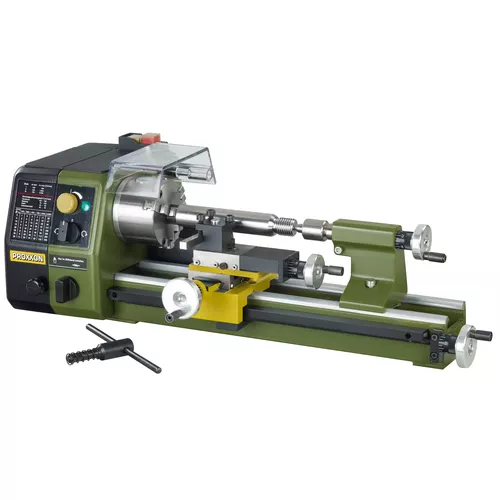

Proxxon Soustruh PD 250/E

Technická data:

• 220 – 240 V. 140W. 50/60 Hz.
• Rozměry: d 570, š 280, v 190 mm.
• Hmotnost cca 12 kg.

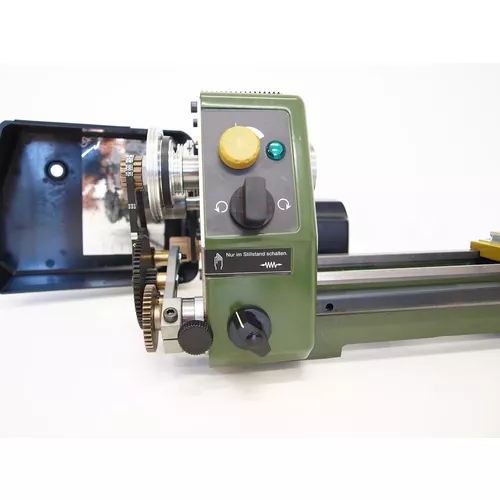

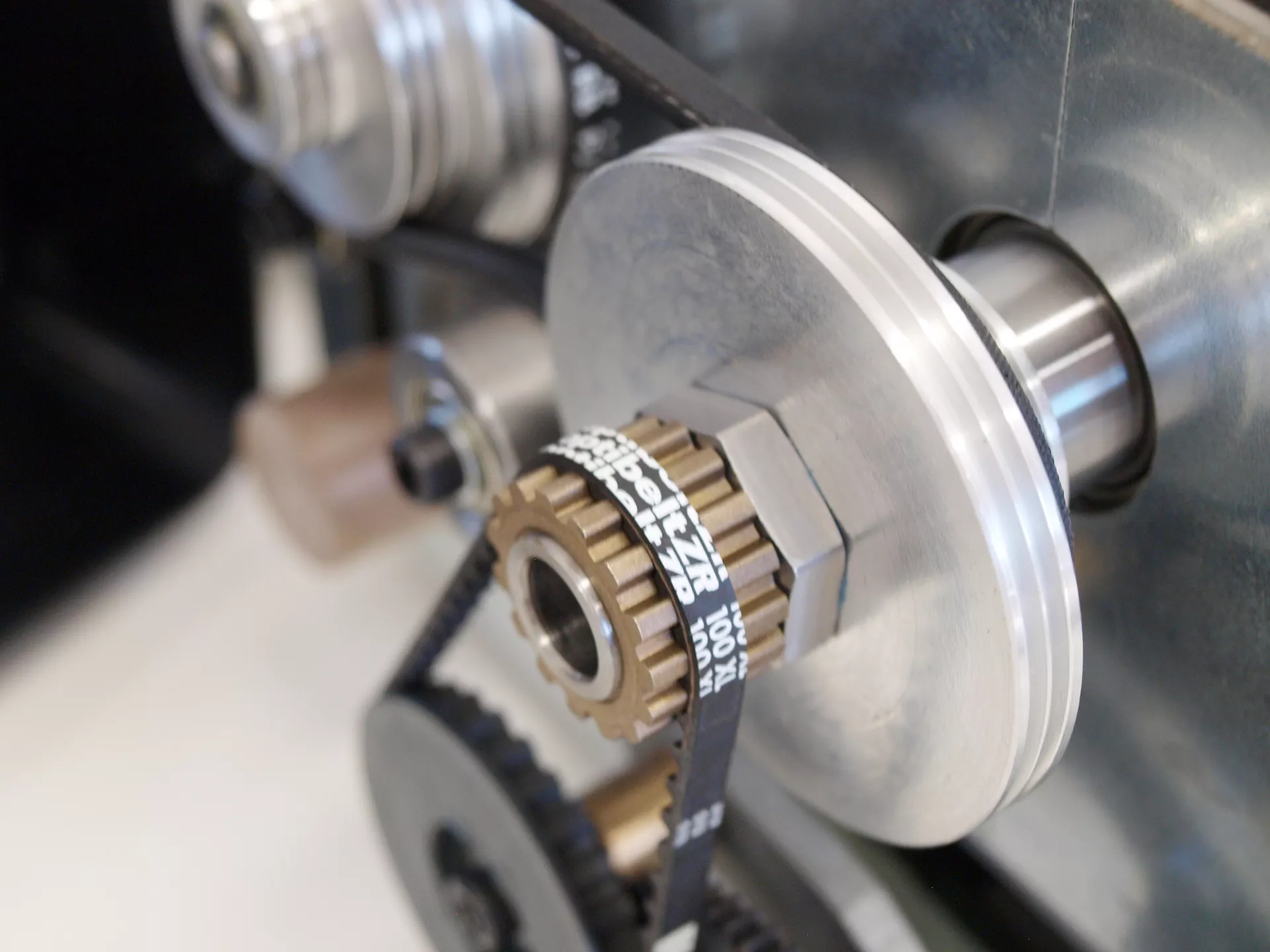

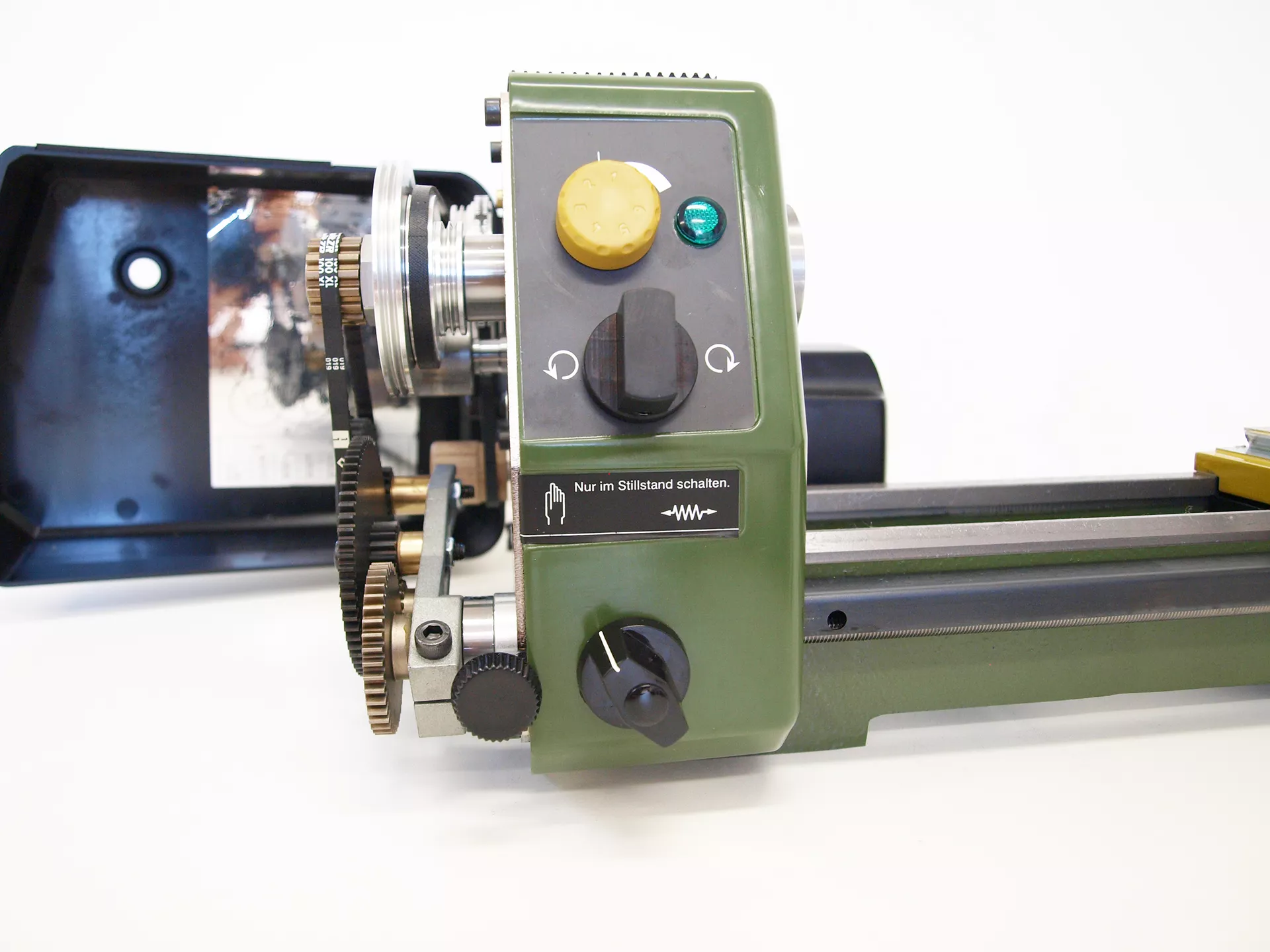

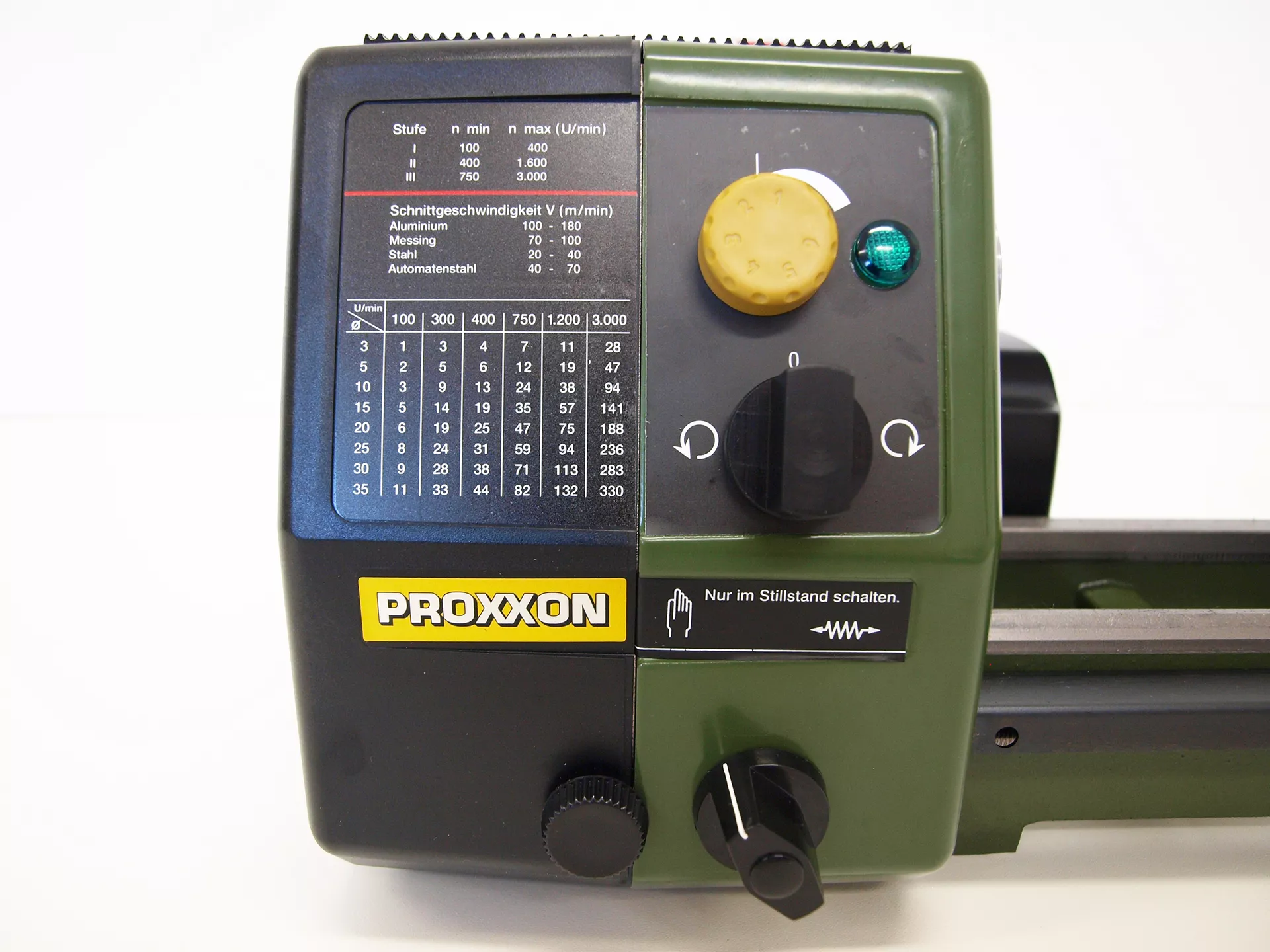

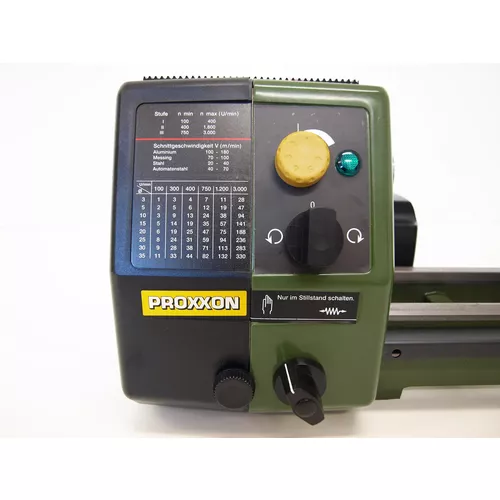

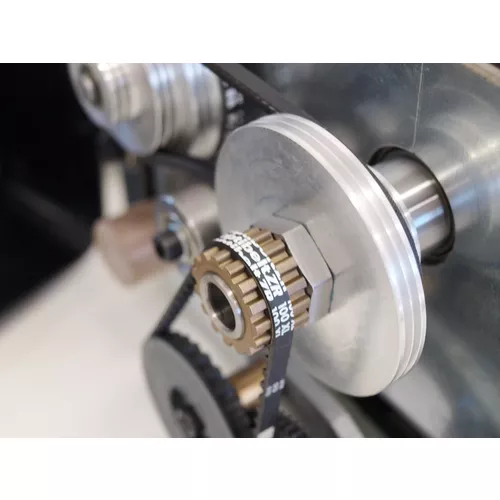

• Otáčky vřetena přesunutím klínového řemene 300/900 a 3000/min; pomocí regulačního ovládání 25% až 100%.
• Hladina hluku nepřevyšuje 70dB (A). Výška hrotů: 70mm. Vzdálenost mezi hroty: 250mm. Výška nad suportem: 43mm. Vnitřní průměr vřetene: 10,5mm.
• Upínací rozsah vnitřních čelistí 2 - 27mm, max. 75. Upínací rozsah vnějších čelistí 25 - 71mm.  Kužel hl. vřetene na straně sklíčidla: MK2.

Popis:

• Na čelní, podélné soustružení, řezání závitů a soustružení kuželů.
• Pro obrábění oceli, mosazi, hliníku a plastu.

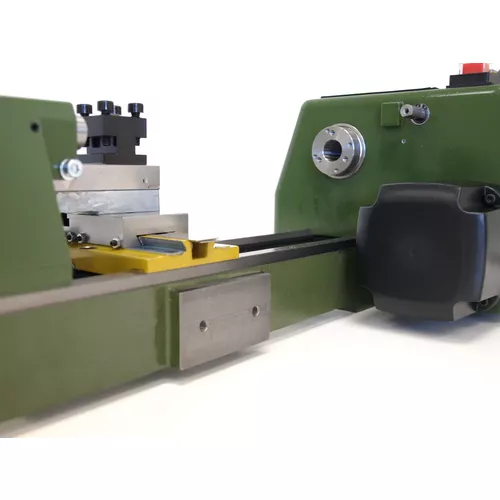

• Montážní příruba pro upevnění vrtacího a frézovacího zařízení PF 230.Lože je vyrobeno z šedé litiny, s broušeným širokým prizmatickým vedením suportu a koníku.
• I při vysokém zatížení pracuje bez vibrací.

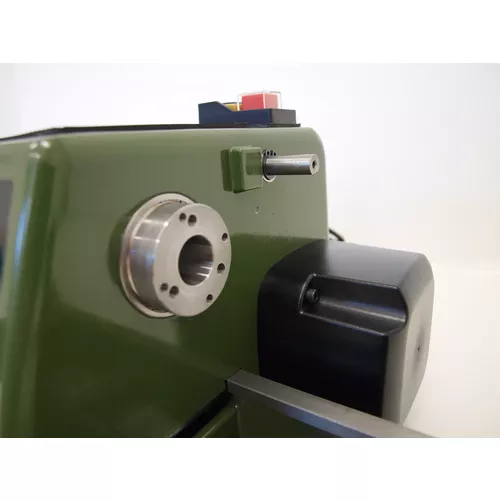

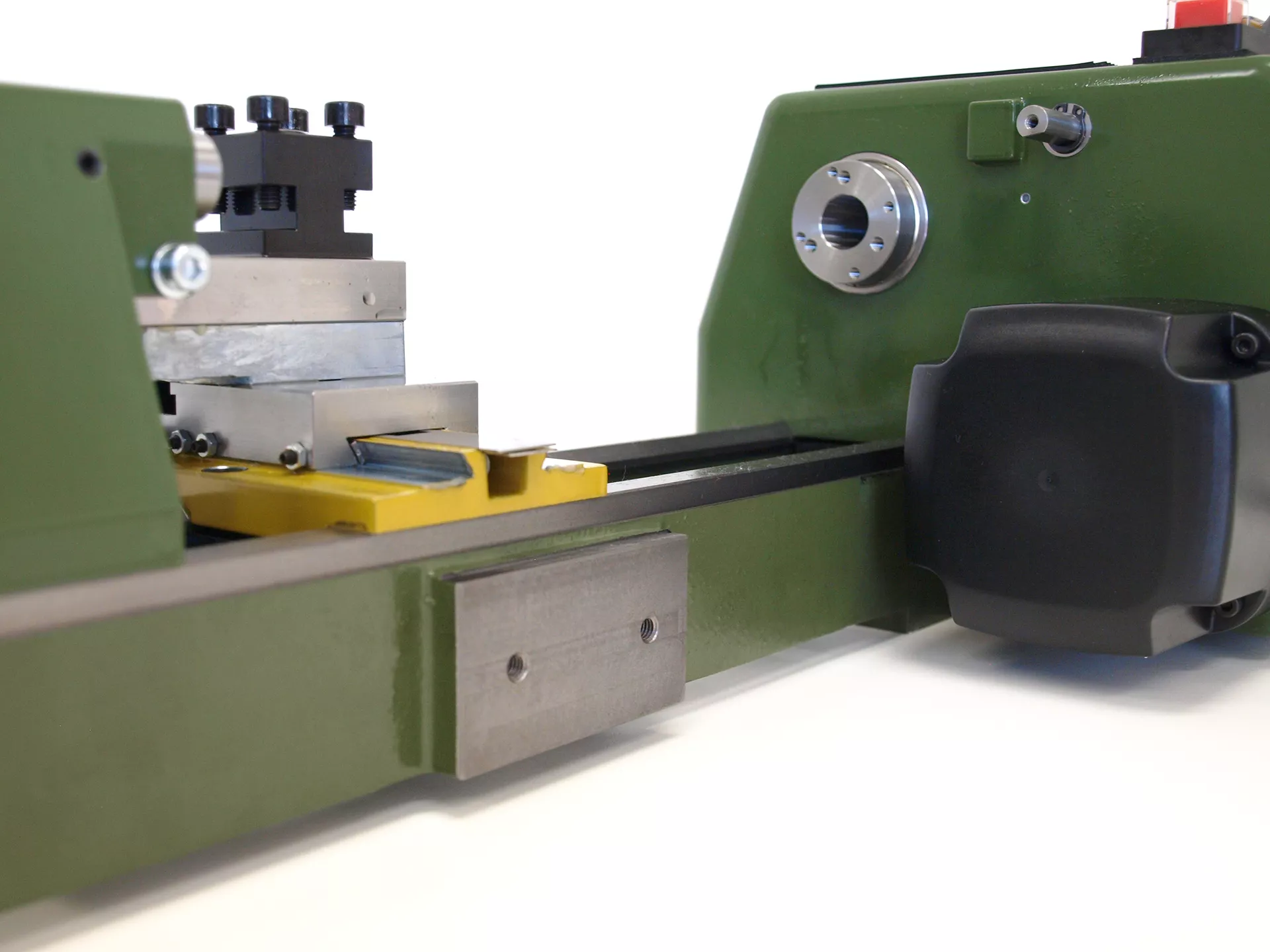

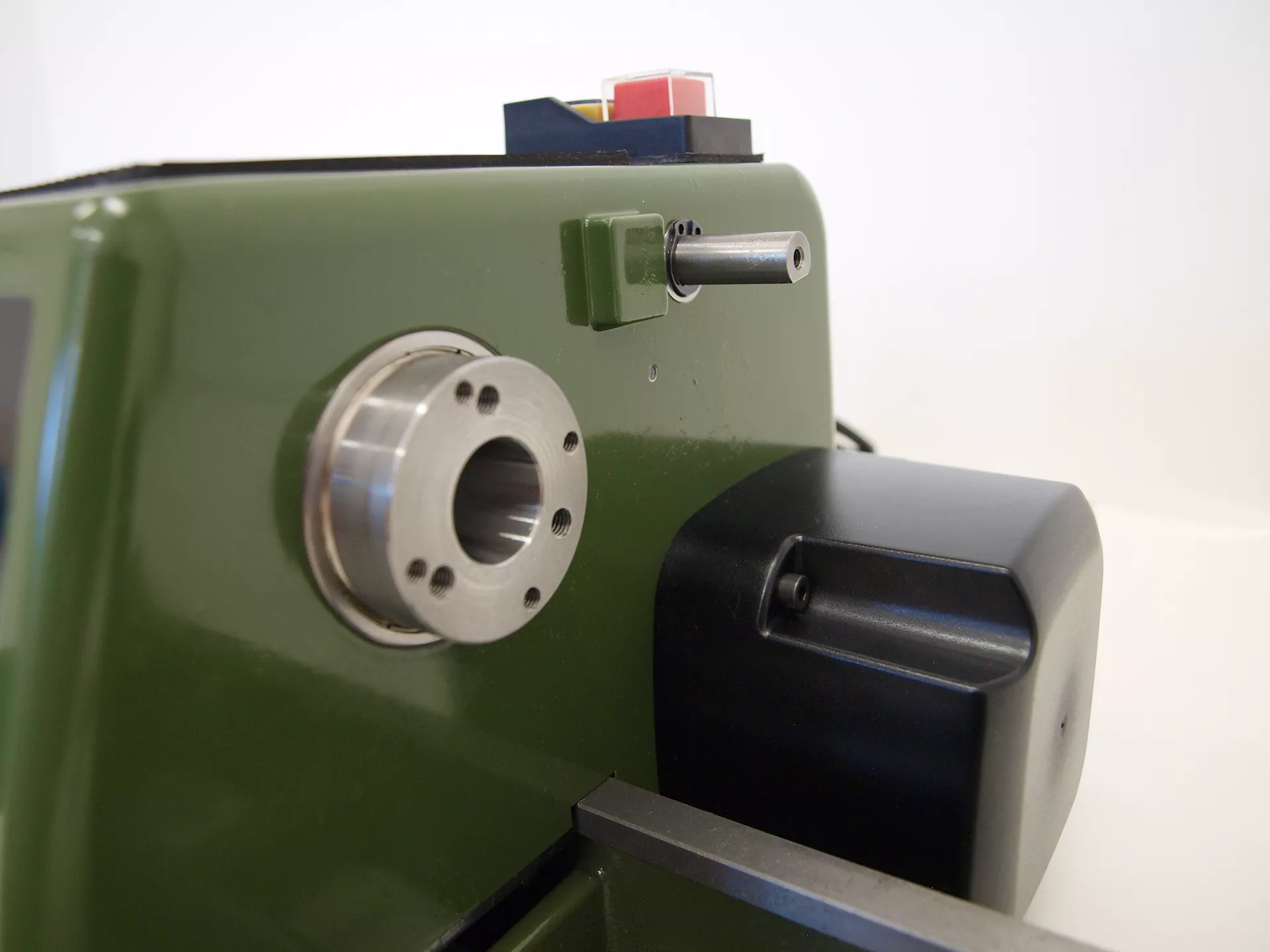

• Na zadní části lože je příruba pro montáž vrtací a frézovací hlavy PF 230.
• Vřeteno soustruhu je přesný tlakový hliníkový odlitek ložiskově uložené (přesnost vystředěného běhu bez sklíčidla 1/100 mm) s průchodem o Ø 10,5 mm pro vložení dloouhých tyčí.
• Strojní posuv 0,05 nebo 0,1 mm/otáčku. Sklíčidlo - vysoce kvalitní 3-čelisťové sklíčidlo podle DIN 8386 třída 1 (tolerance 0,04 mm).

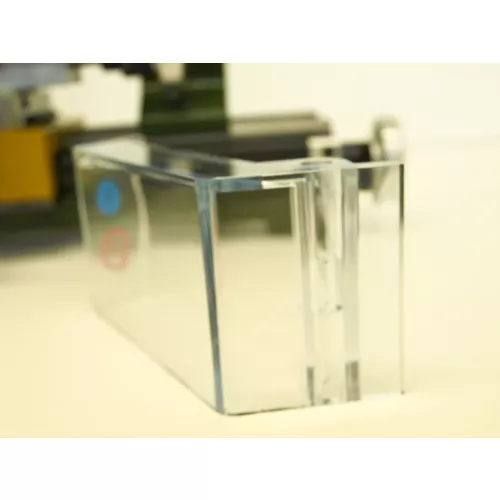

• Upínací rozsah čelistí 2 – 75 mm včetně bezpečnostního krytu sklíčidla.
• Hloubka sklíčidla 70 mm, vnitřní průměr sklíčidla 14 mm.

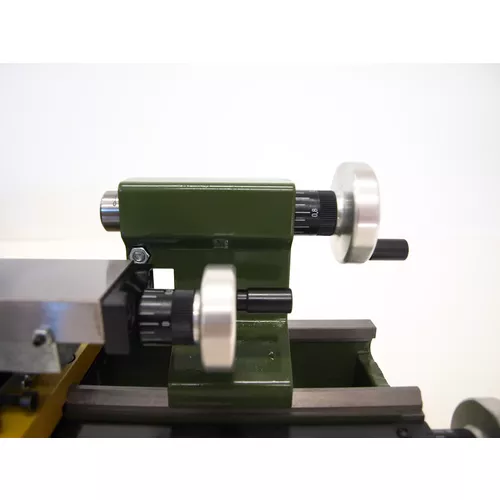

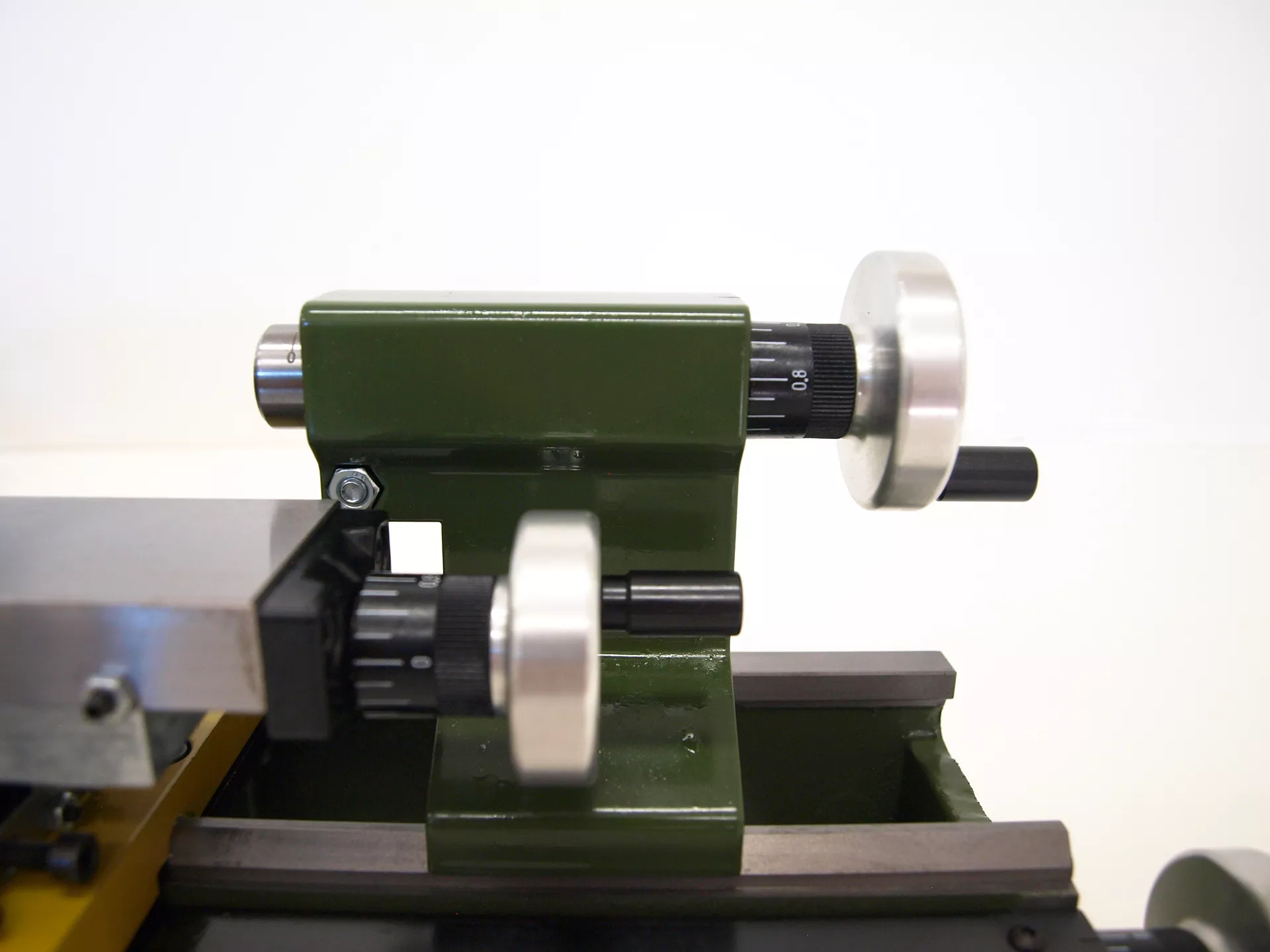

• Upínací kužel tříčelisťového sklíčidla MK 2. Koník je přesný tlakový hliníkový odlitek s možností posuvu a aretací.

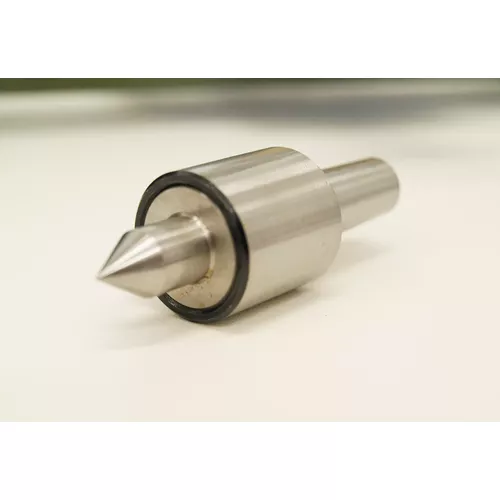

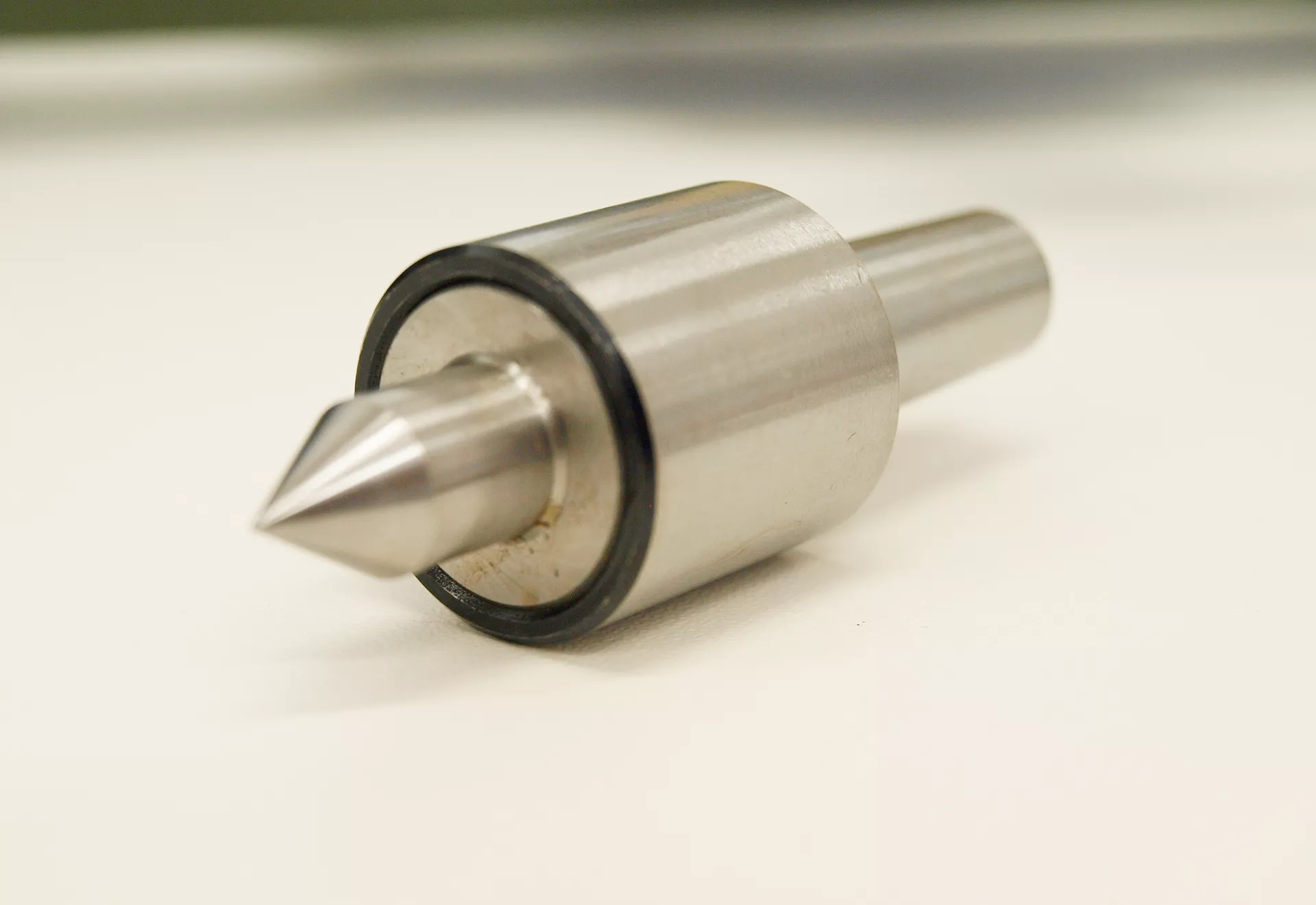

• Pinola má Ø 20 mm a lze ji vysunout do 30 mm, s milimetrovou stupnicí a otočným upínacím hrotem s morse kuželem MK 1.Support: přesný tlakový zinkový odlitek.

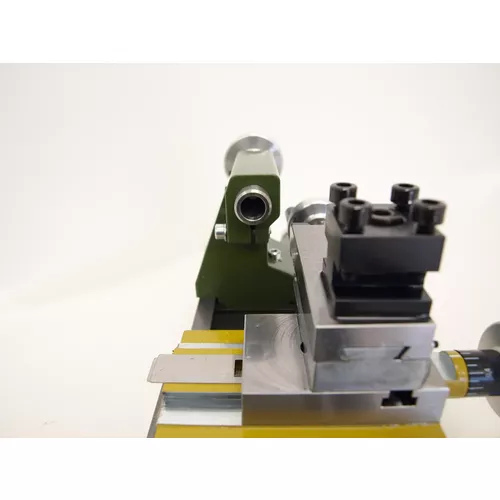

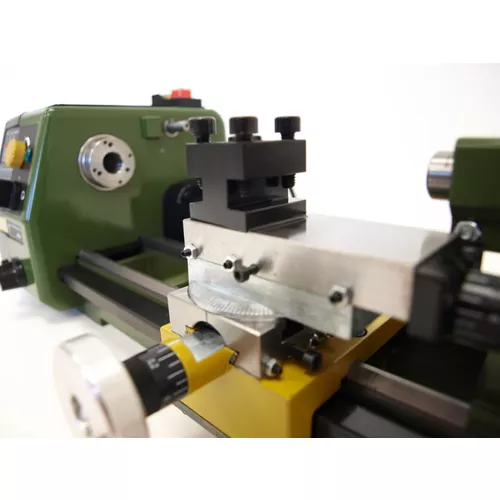

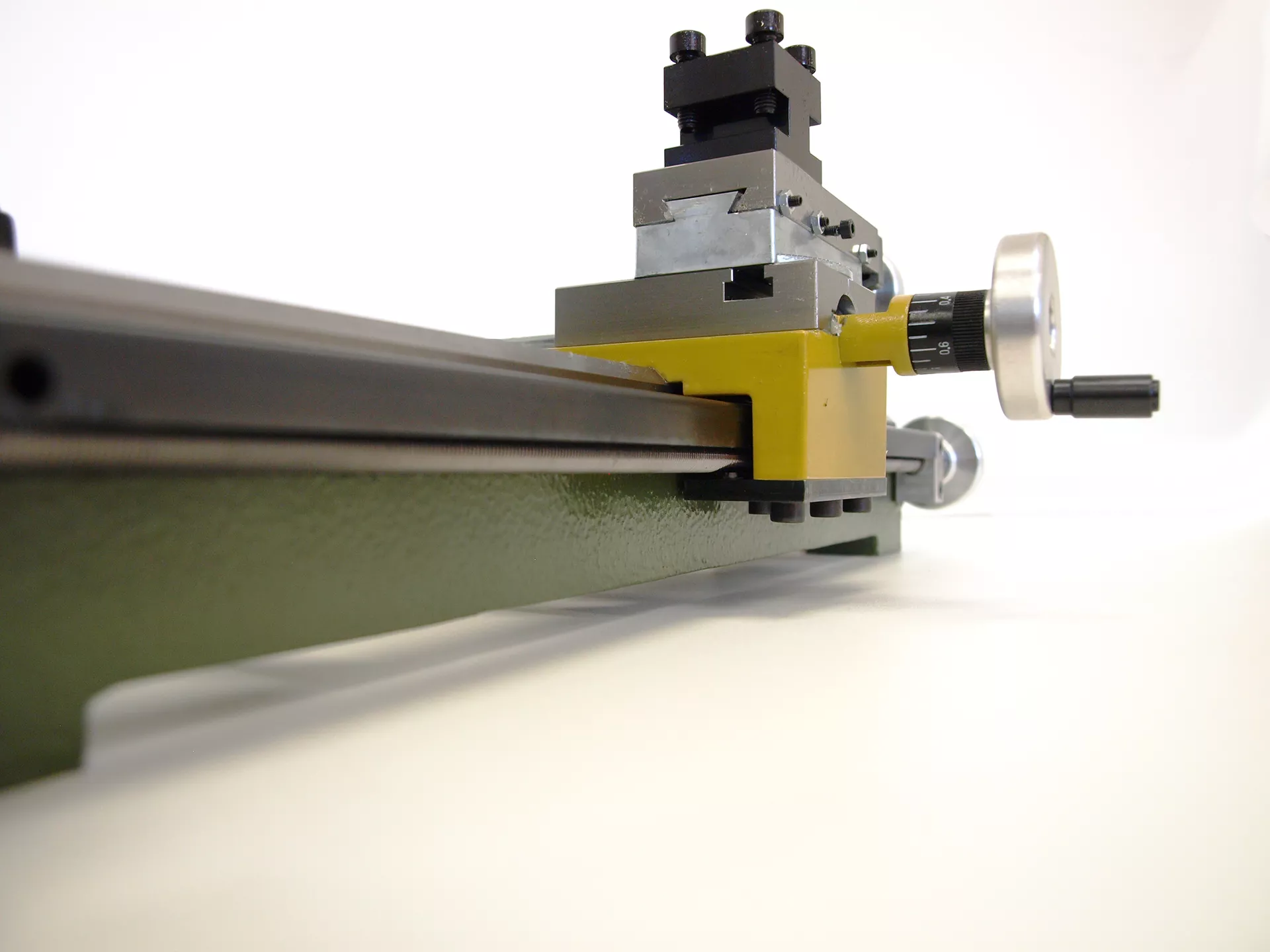

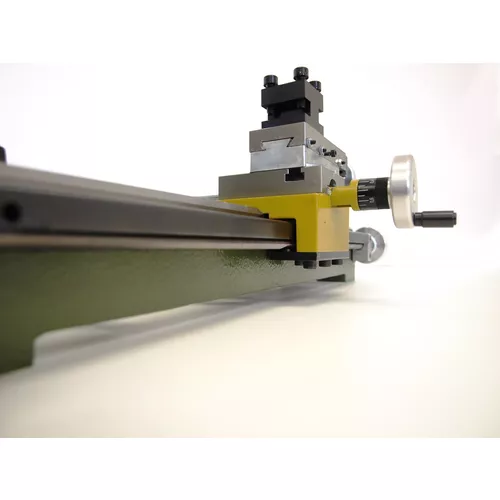

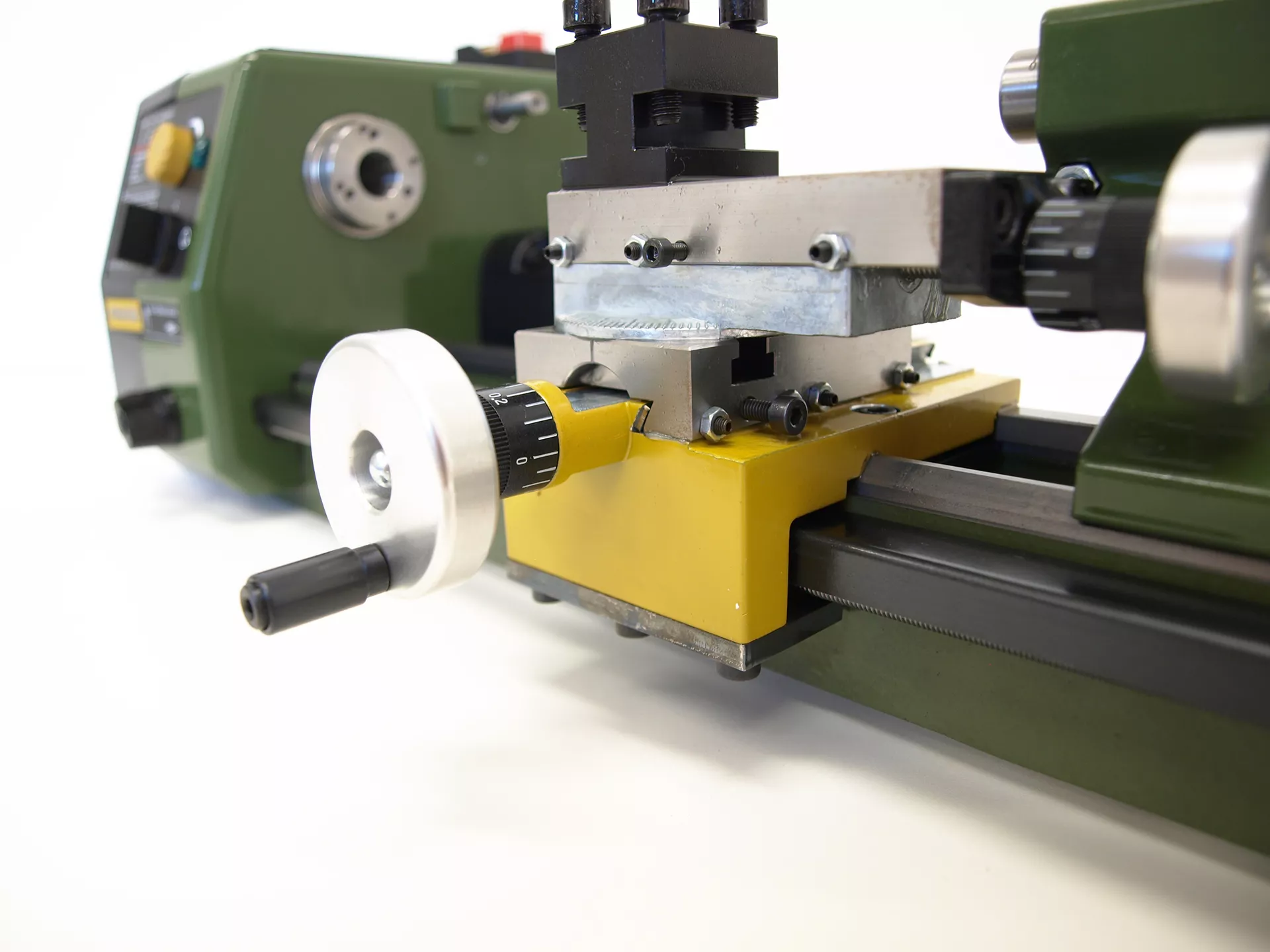

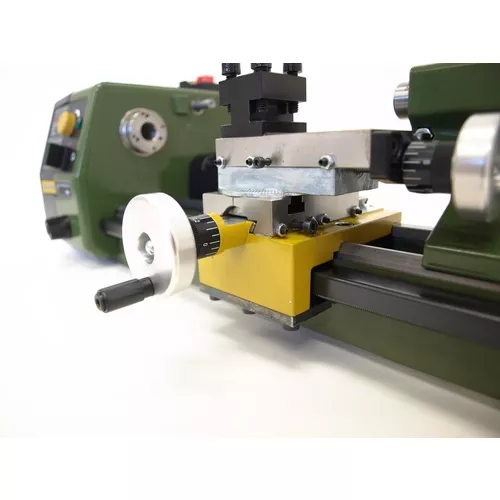

• Příčné a horní saně jsou vyrobeny z oceli (rozsah seřízení příčné saně 60mm, horní saně 45 mm).

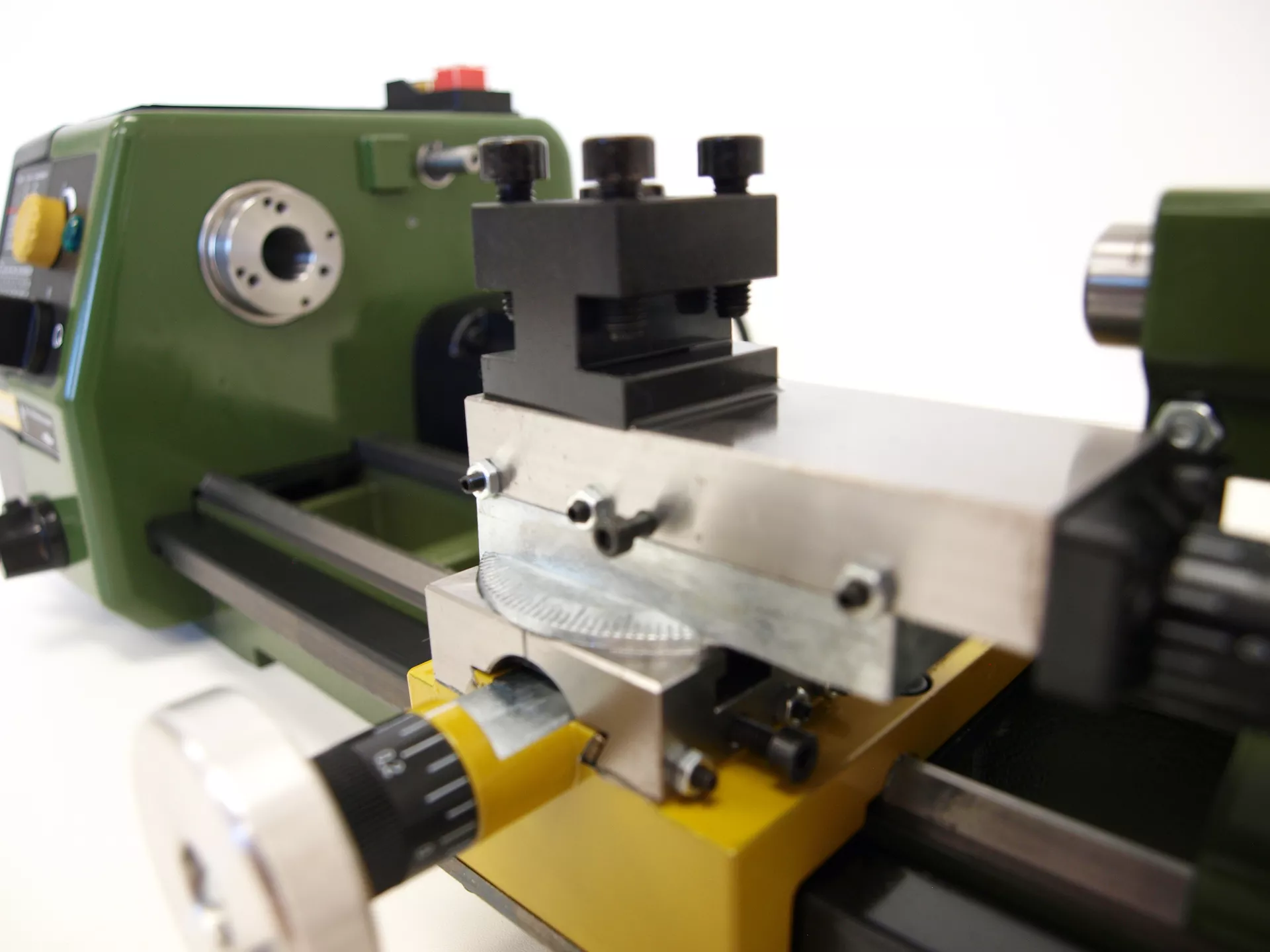

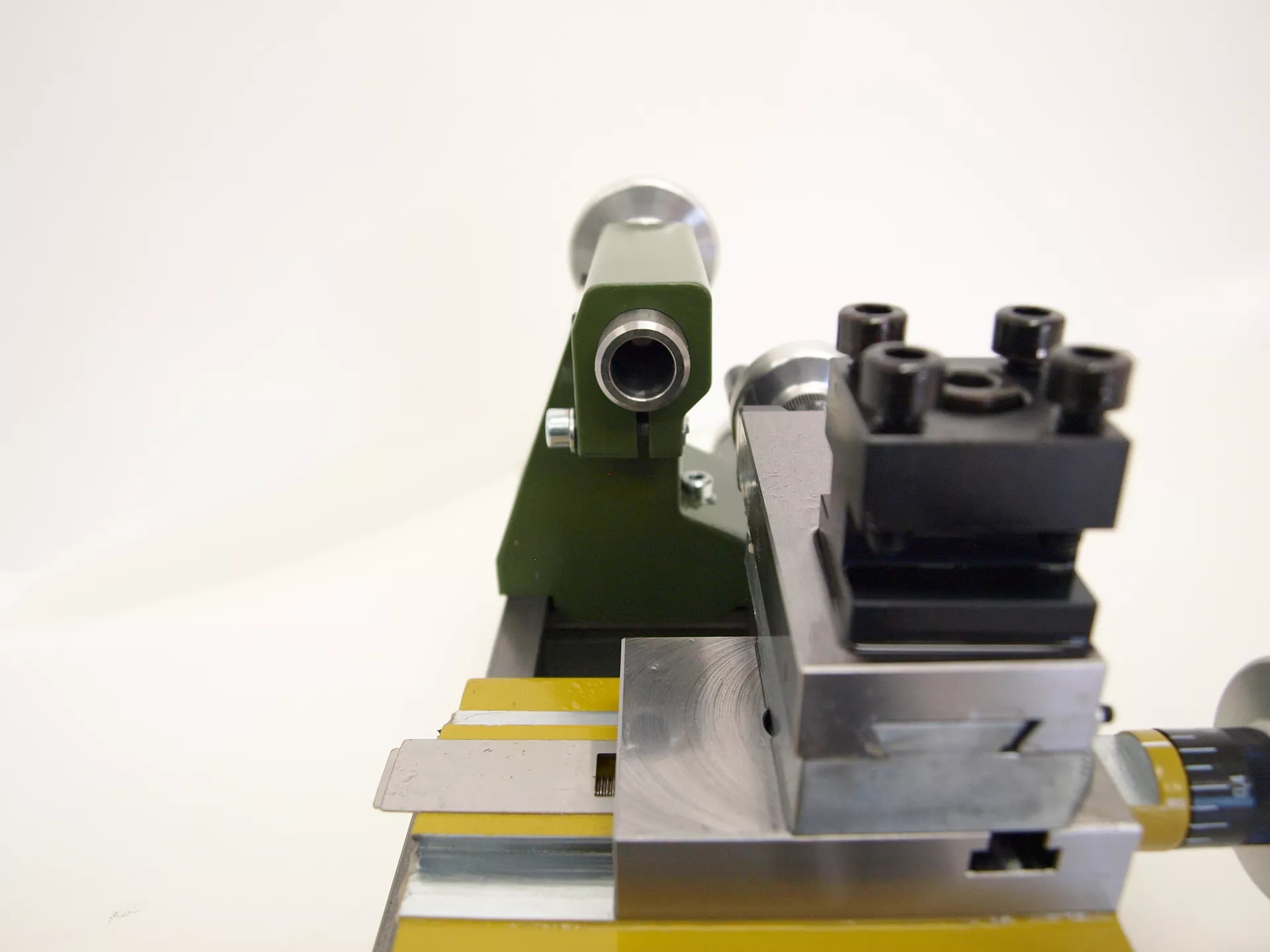

• Držák soustružnických nástrojů pro soustružnické nože velikosti 8 x 8 mm. Ovládací posuvná kolečka jsou vyrobena z hliníku s nastavitelnou stupnicí na kroužku (1 dílek = 0,05 mm, 1 otočení = 1 mm).

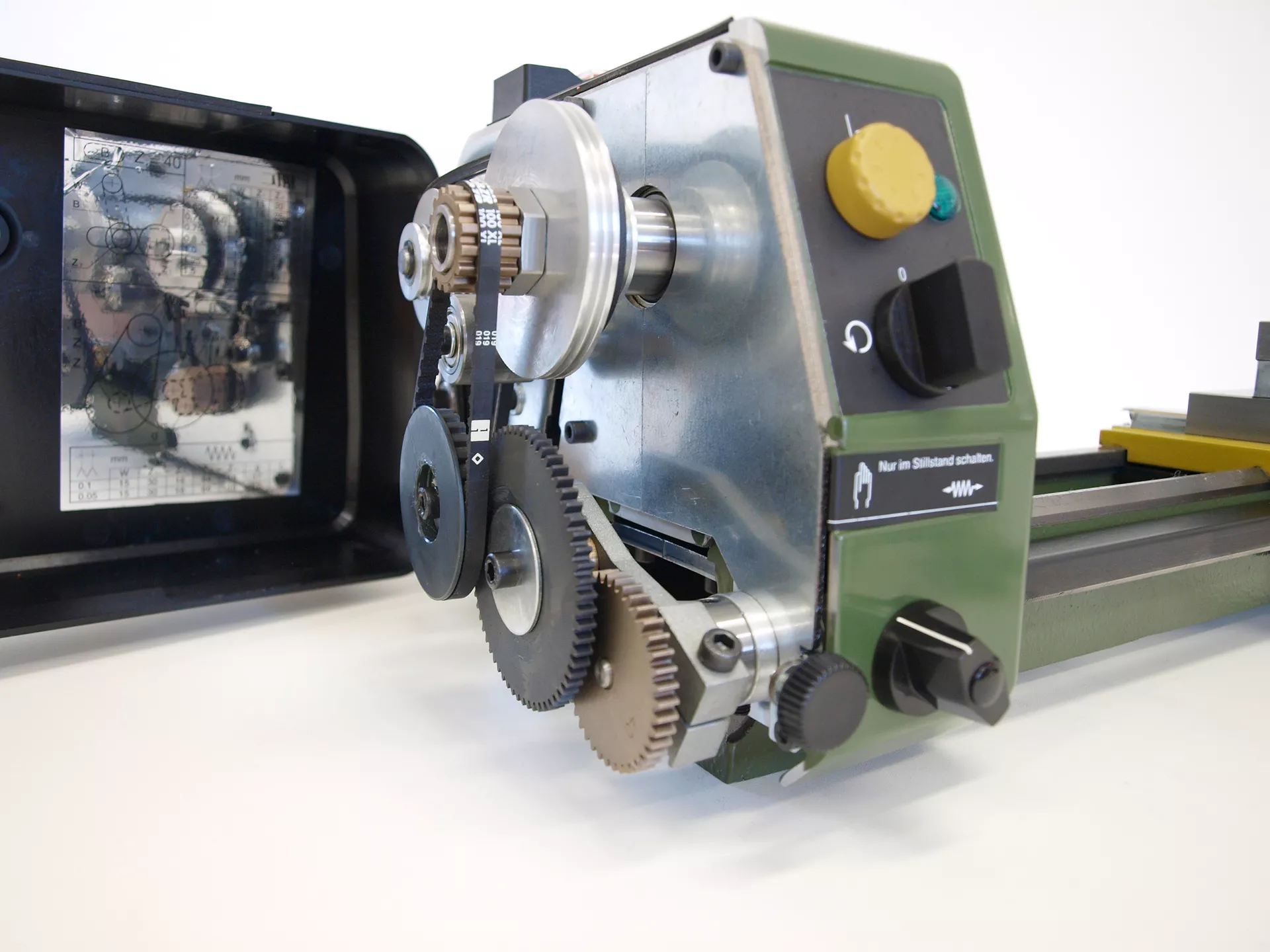

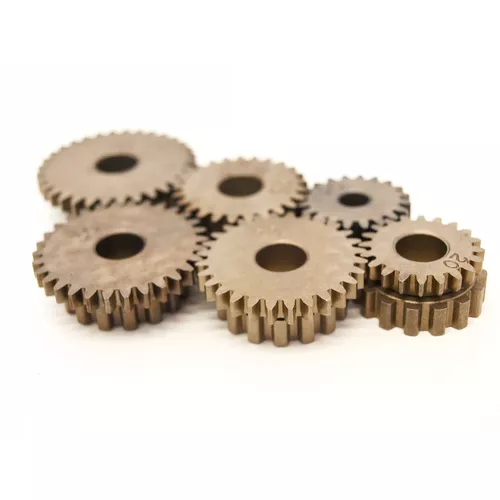

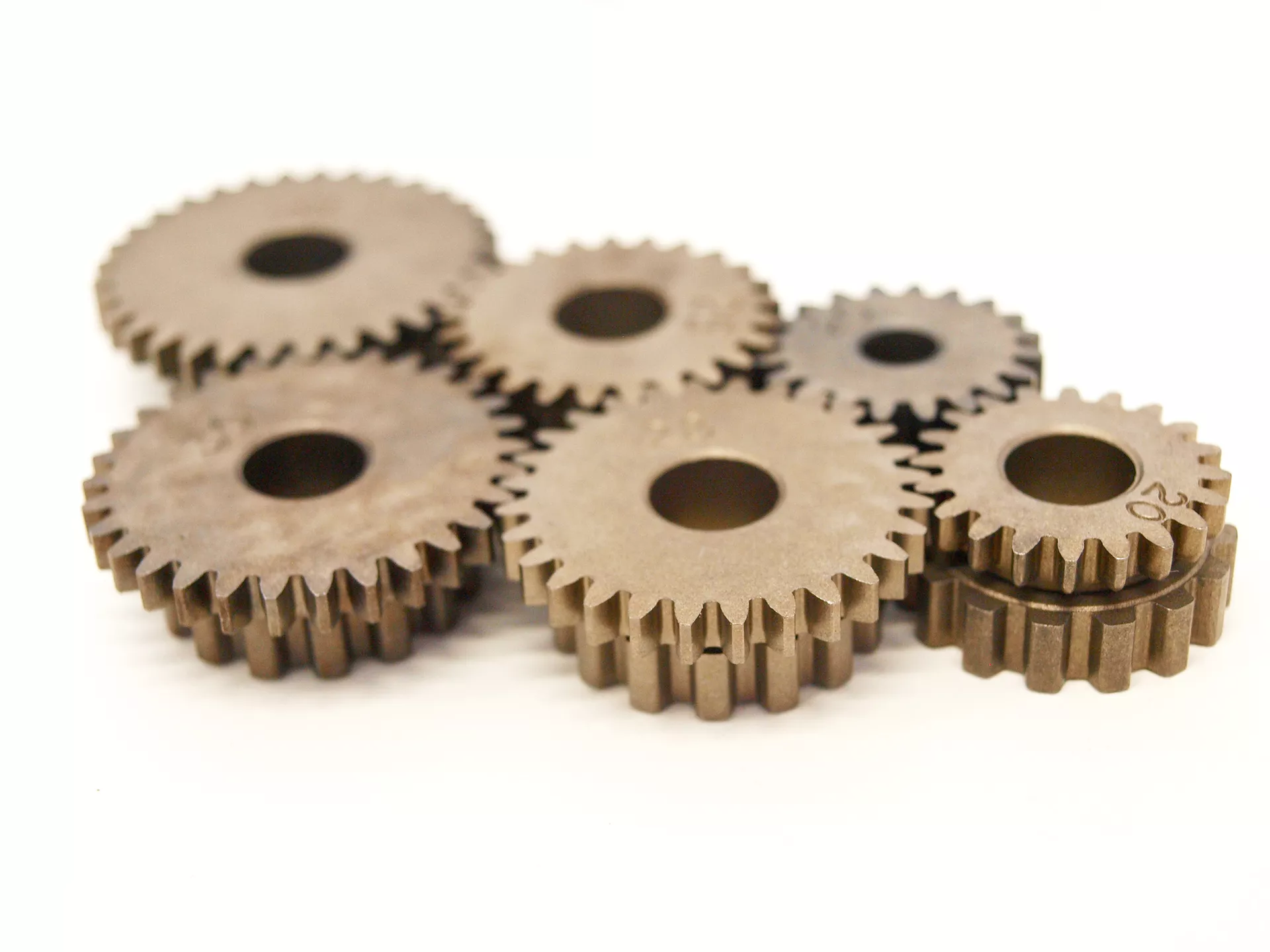

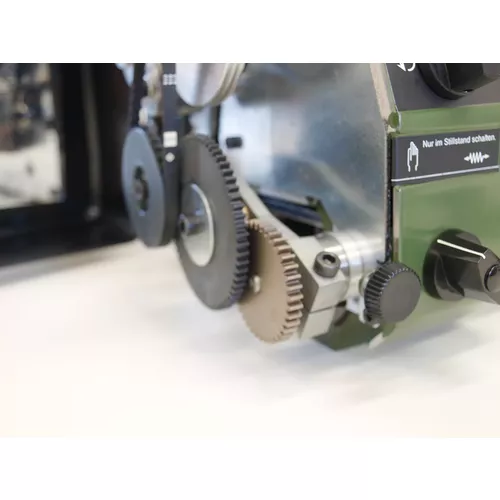

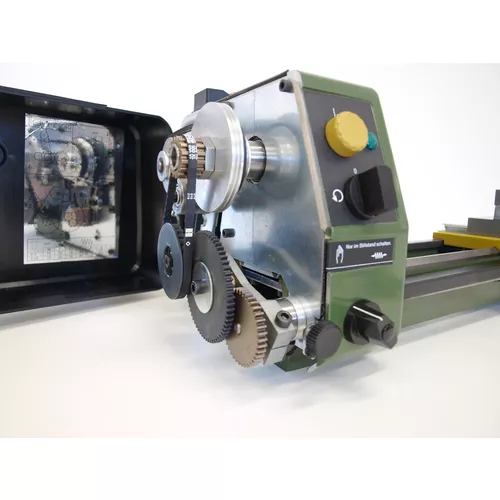

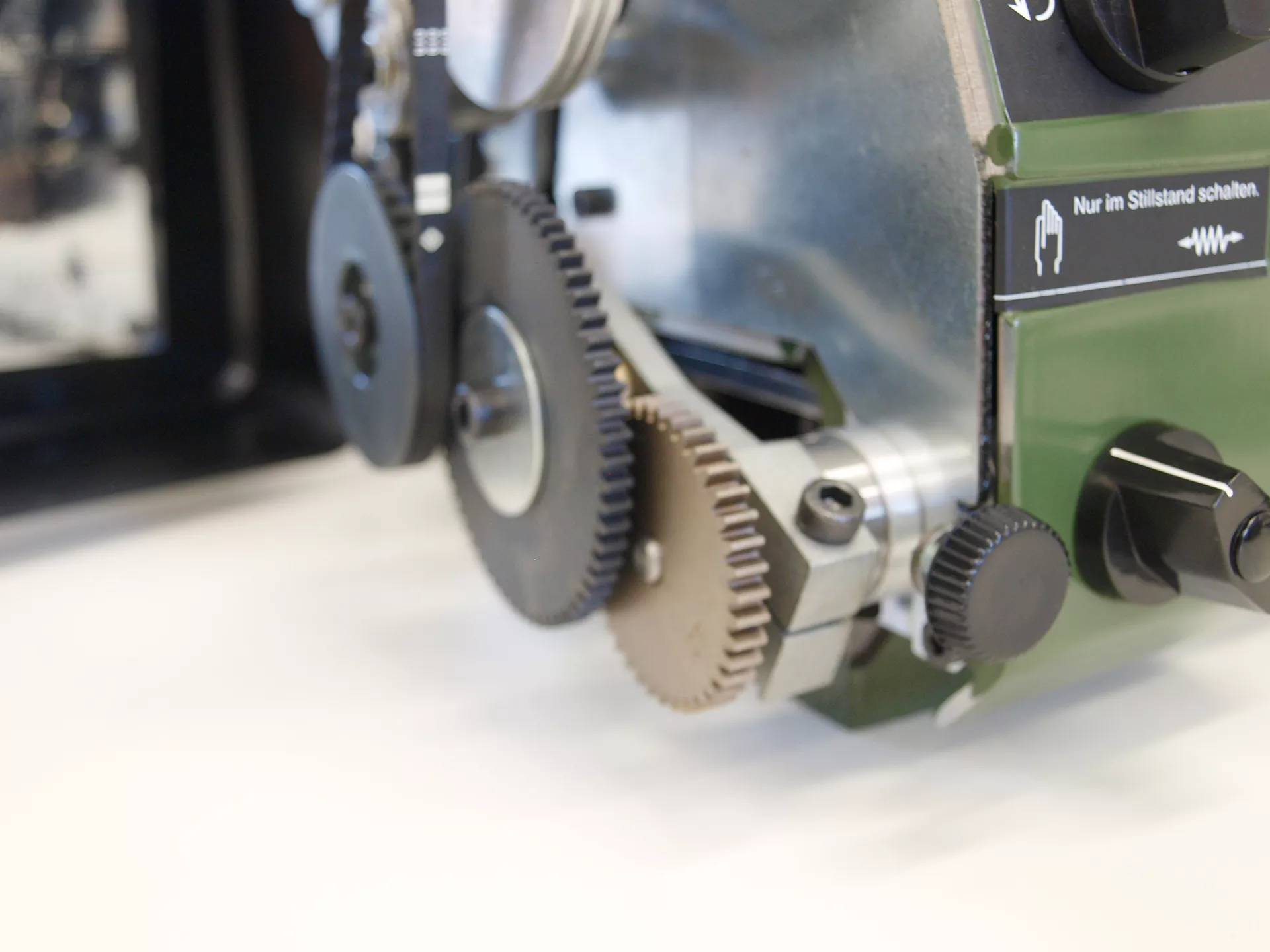

• Zařízení pro řezání závitů: součástí dodávky jsou výměnná kola pro levé i pravé závity následujícího stoupání: 0,5 – 0,625 – 0,7 – 0,75 – 0,8 – 1 – 1,25 – 1,5).

Rozsah dodávky:

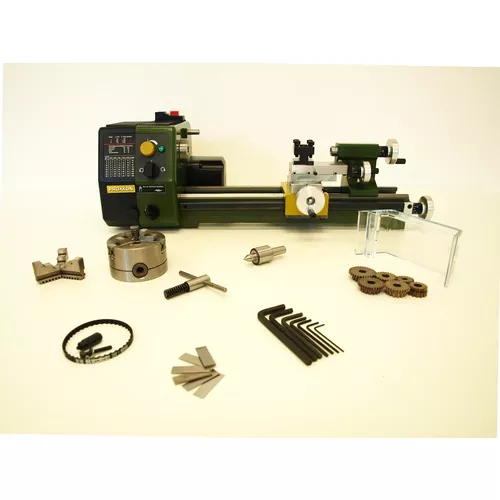

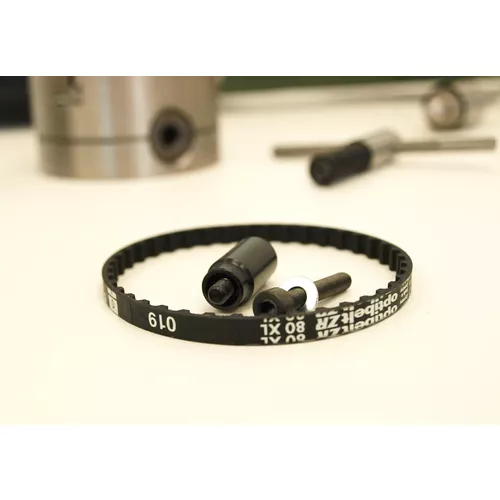

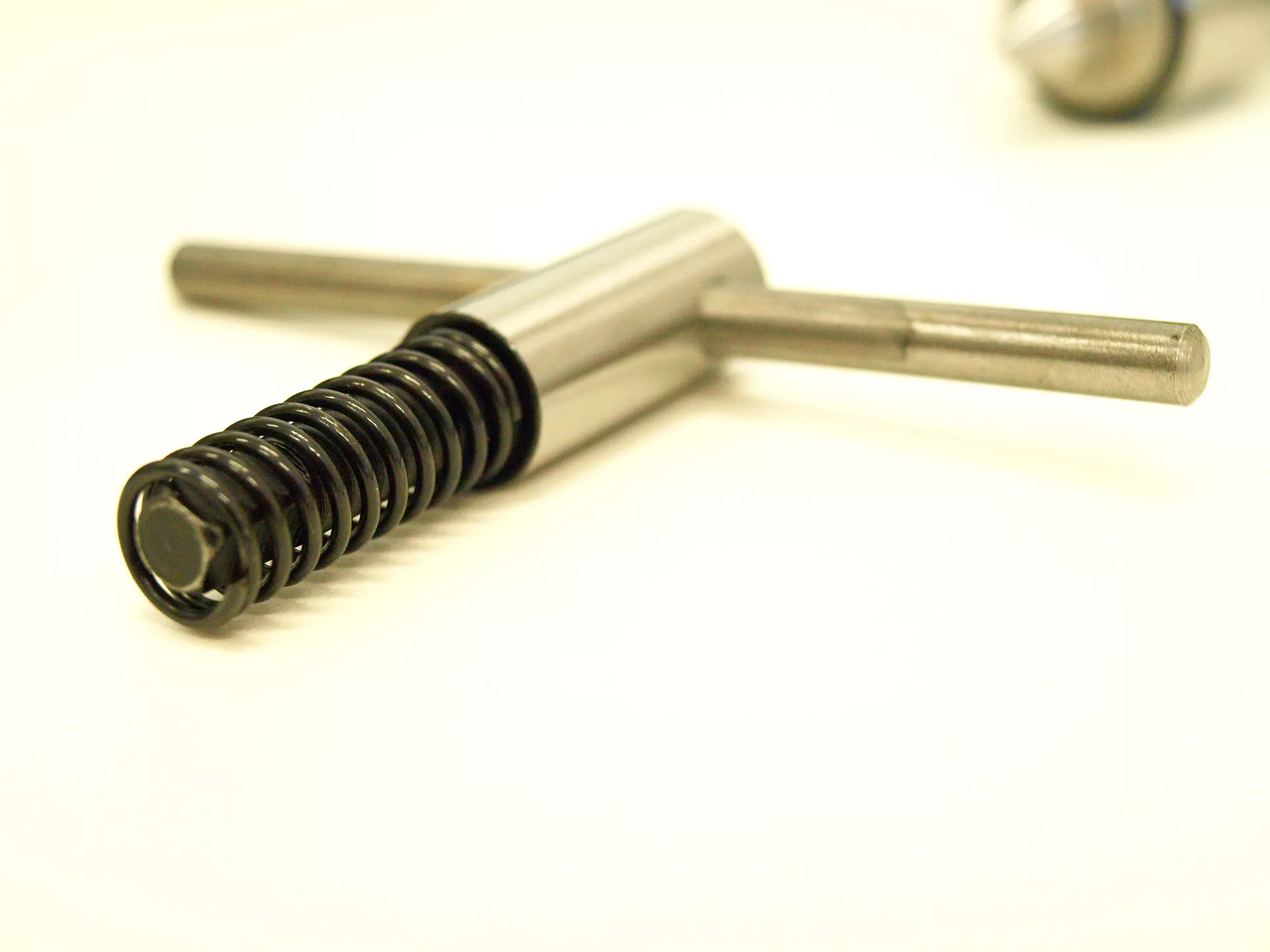

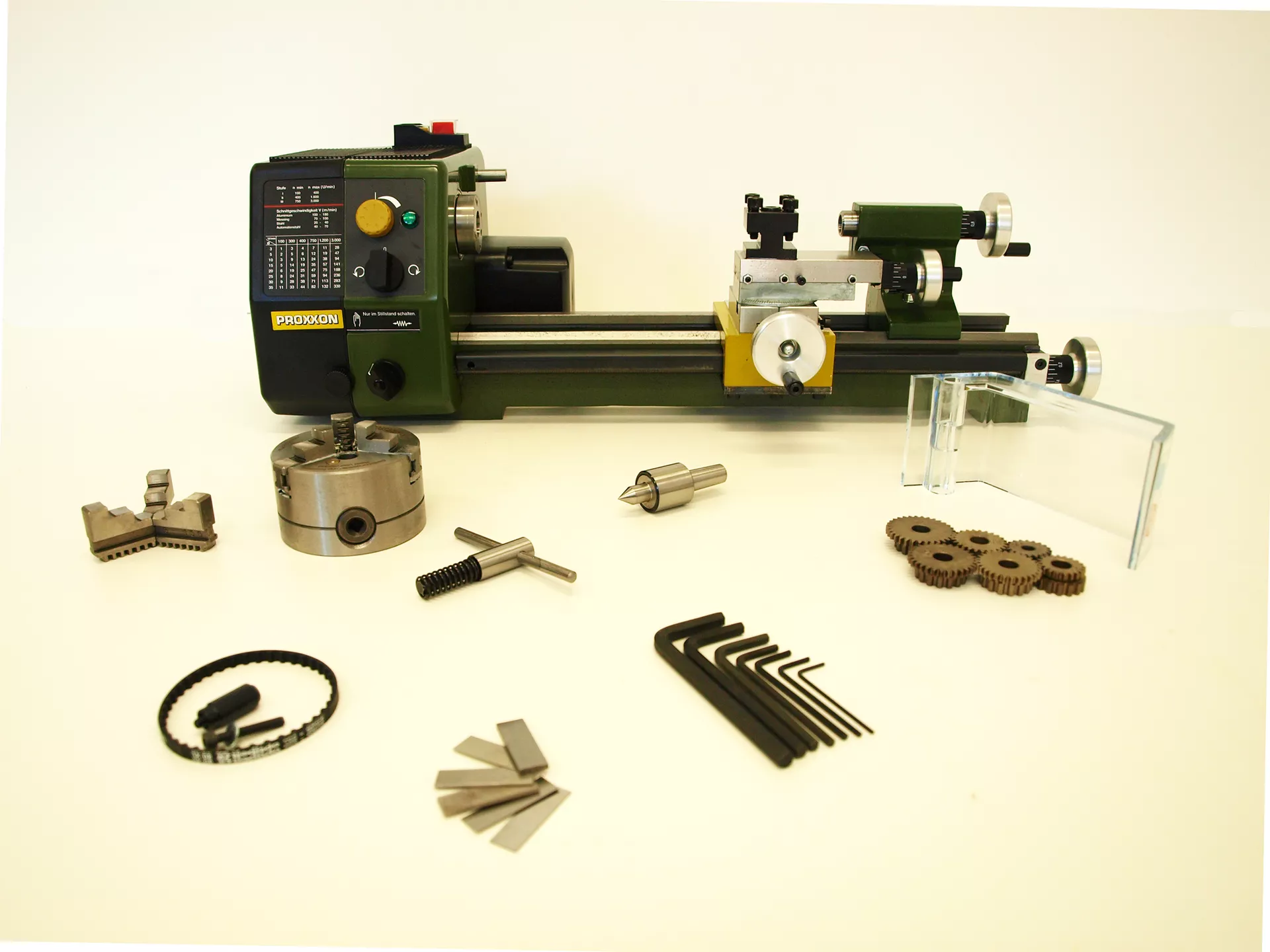

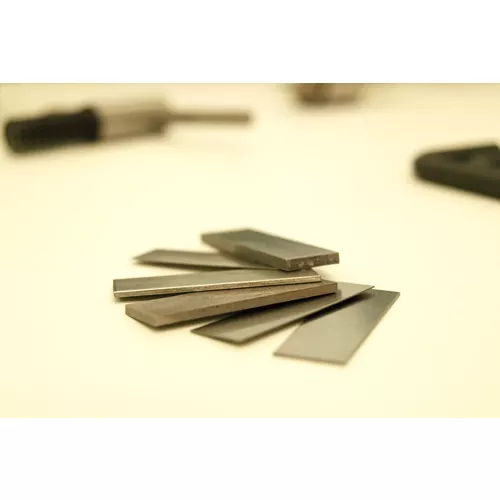

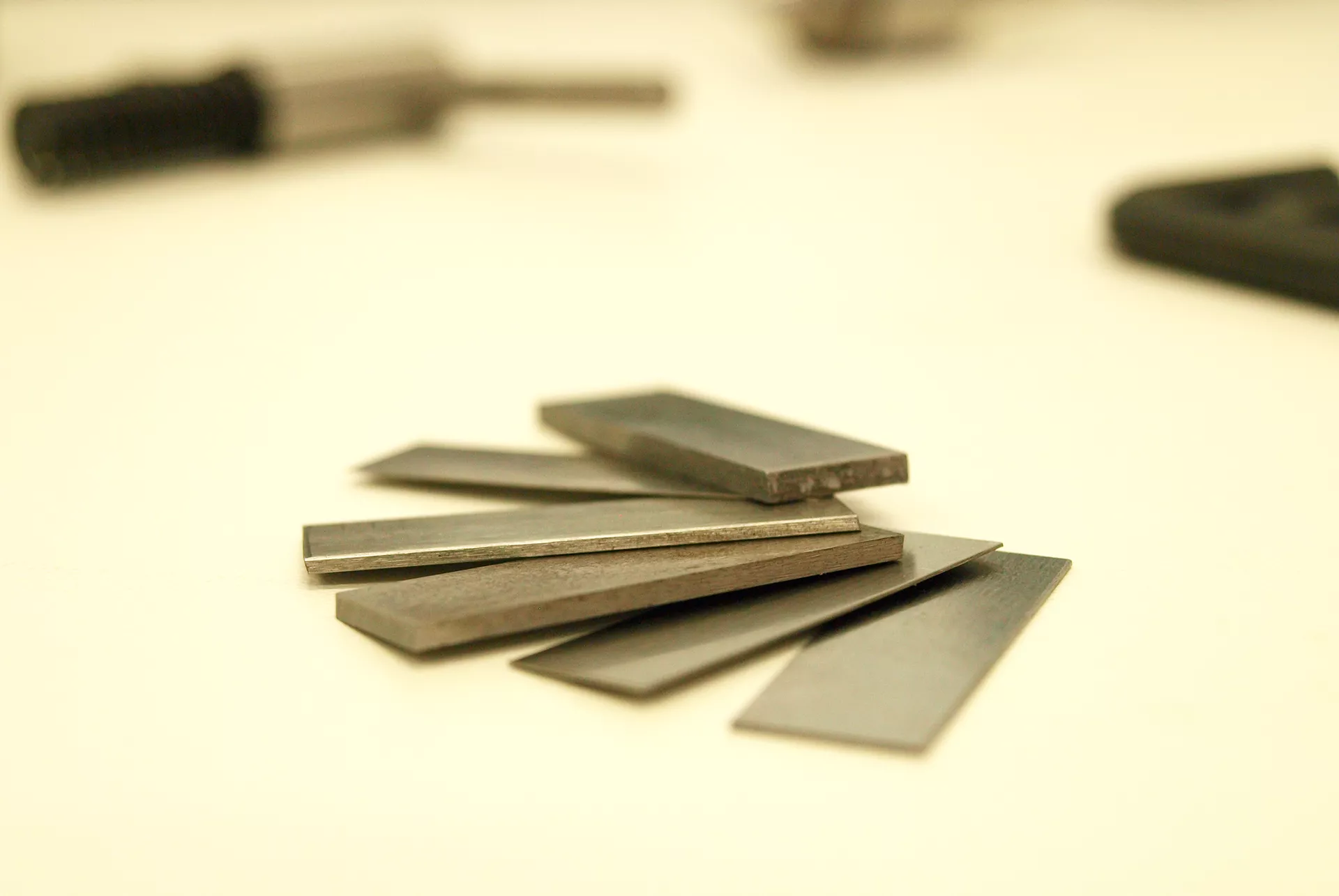

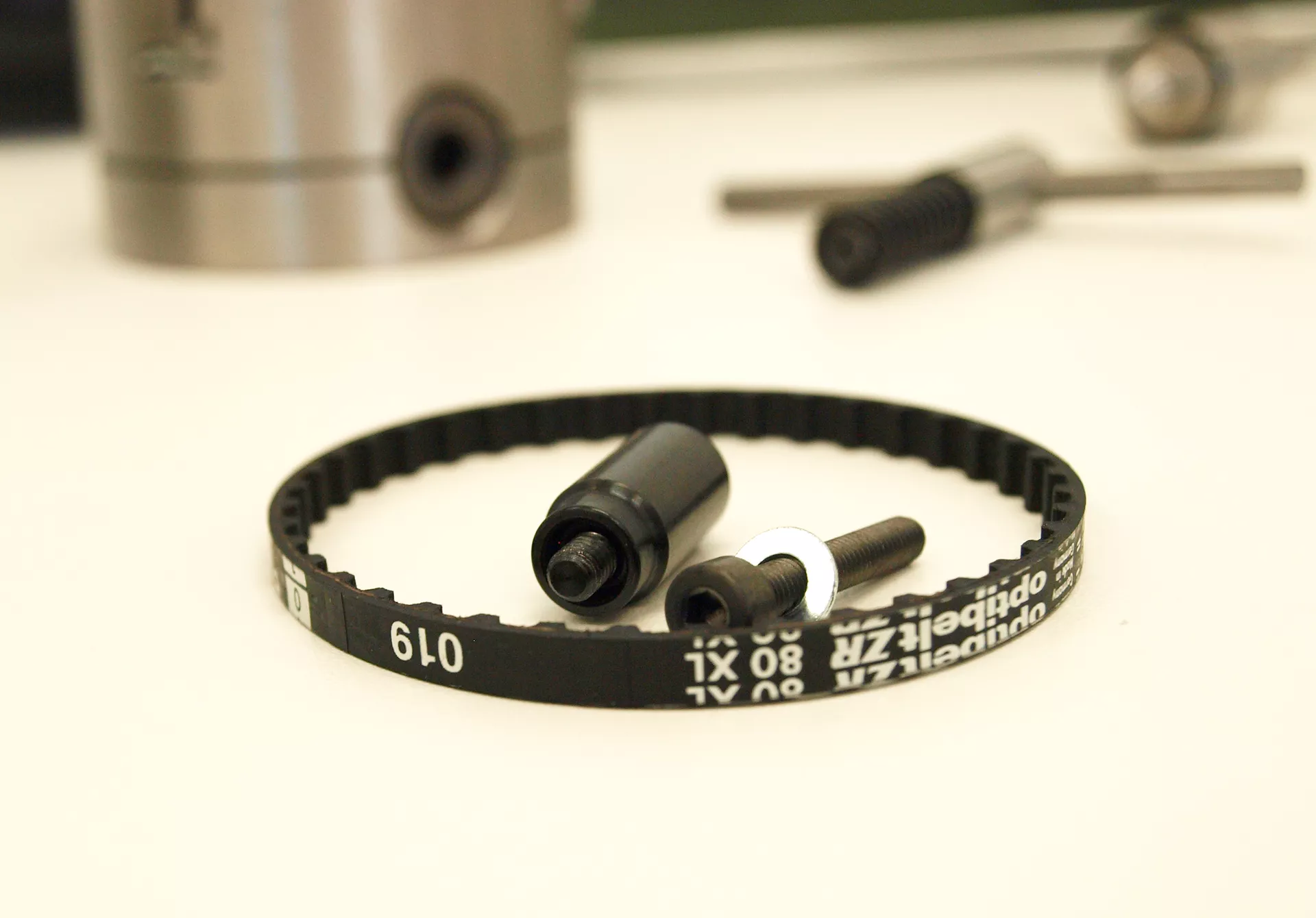

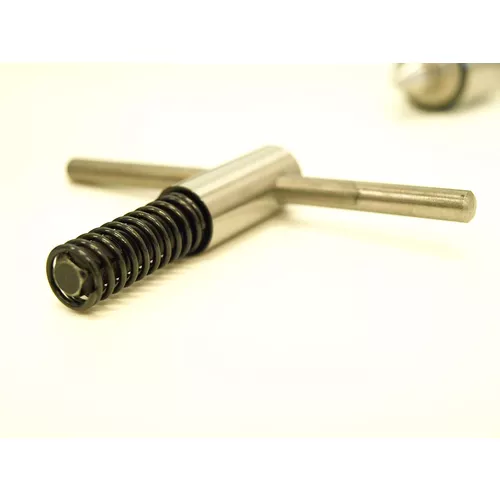

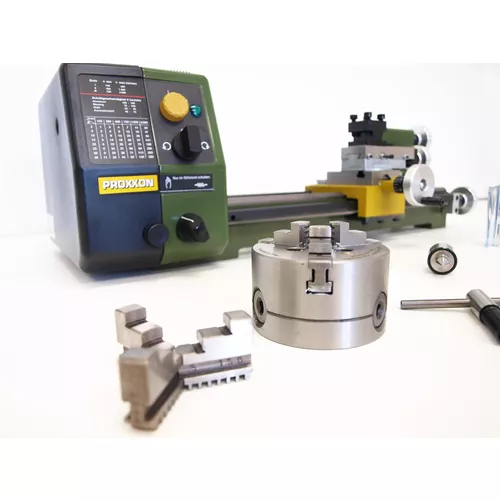

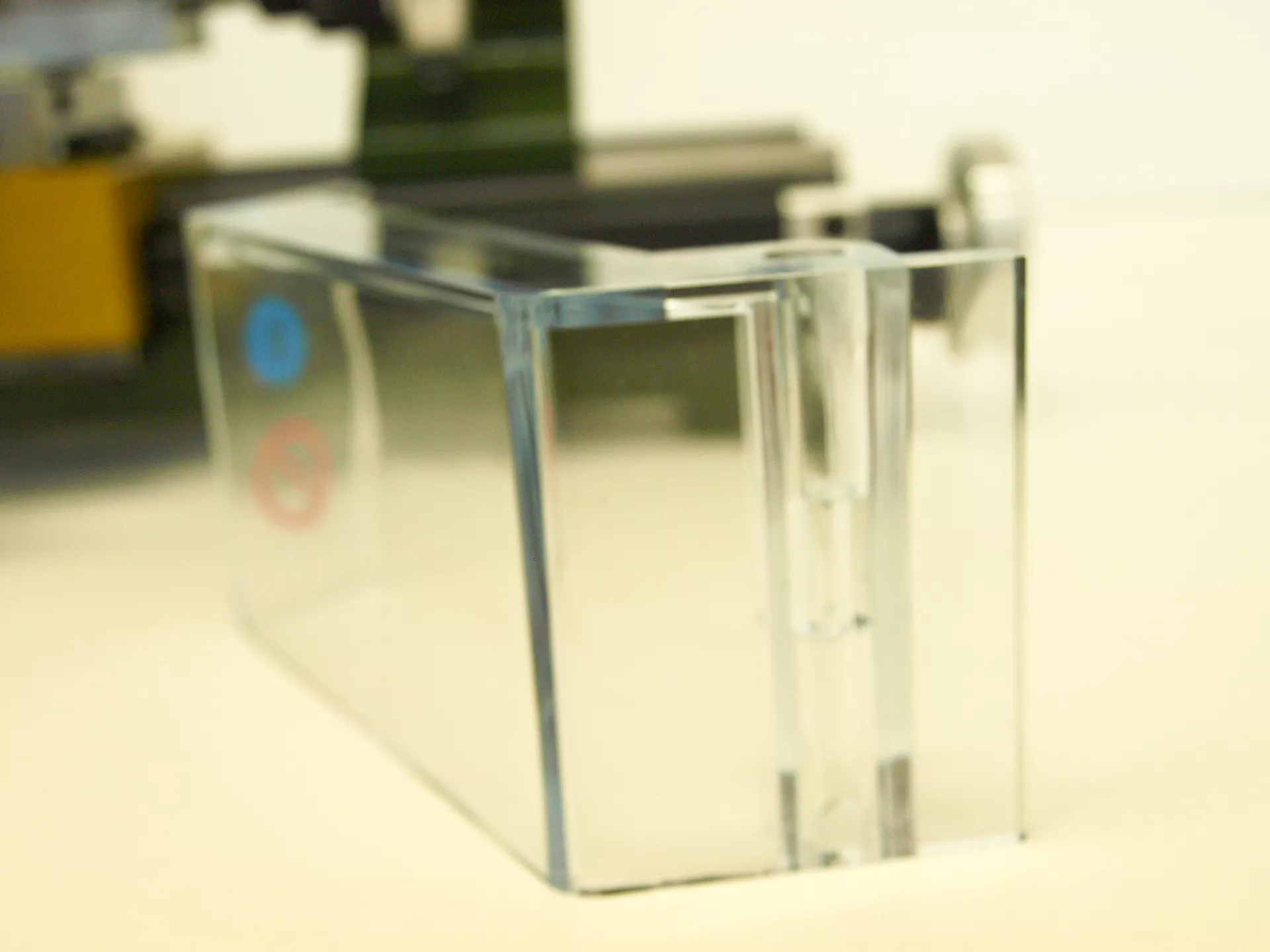

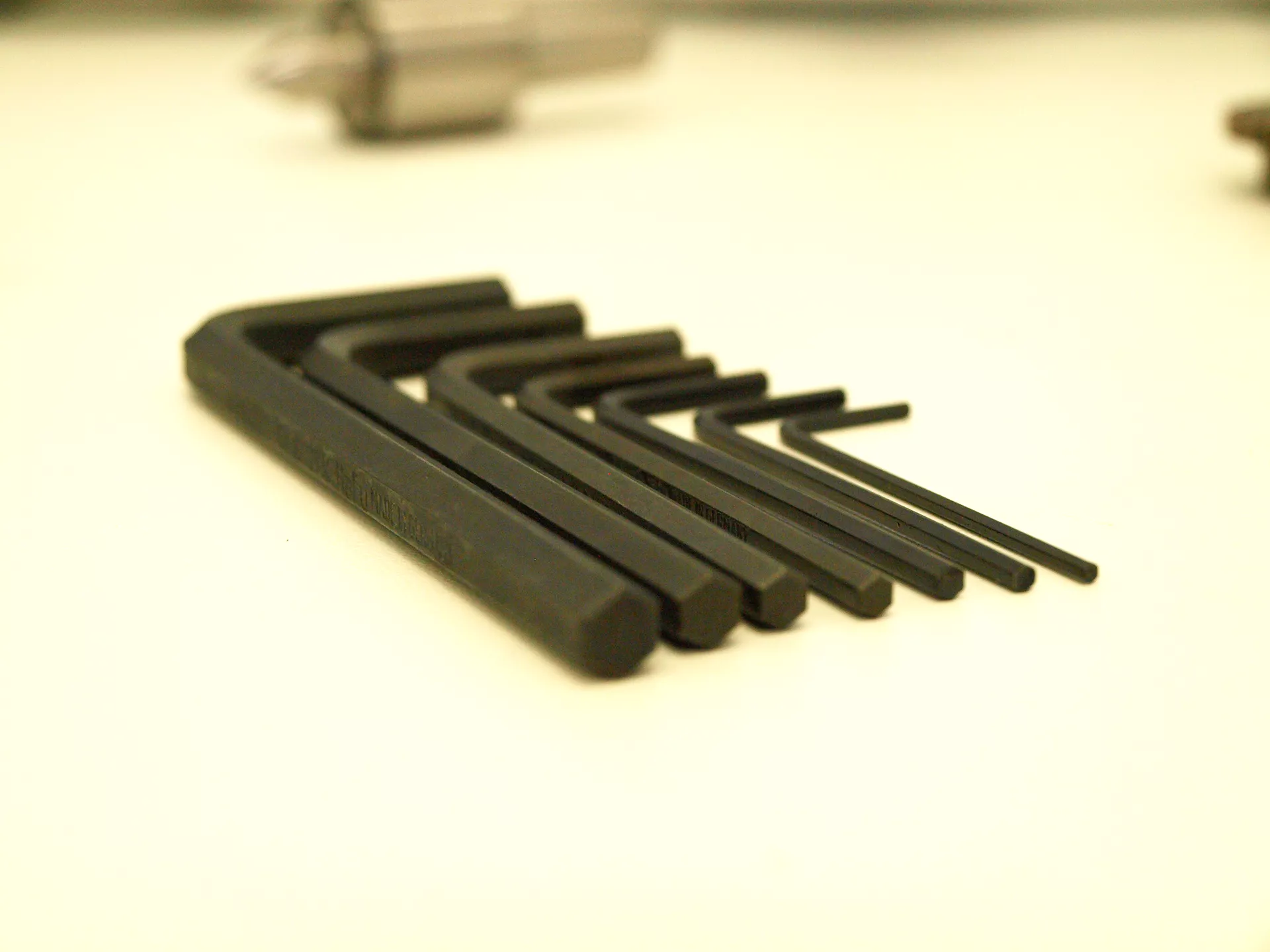

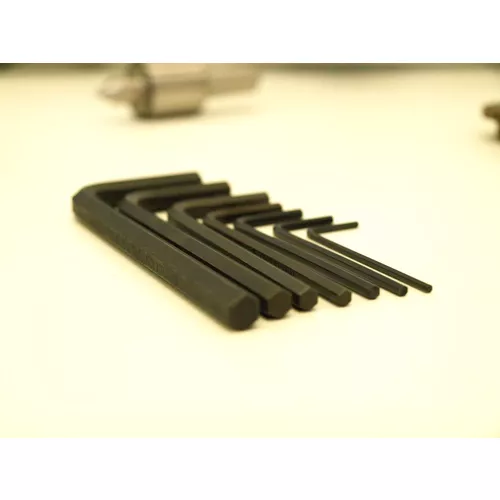

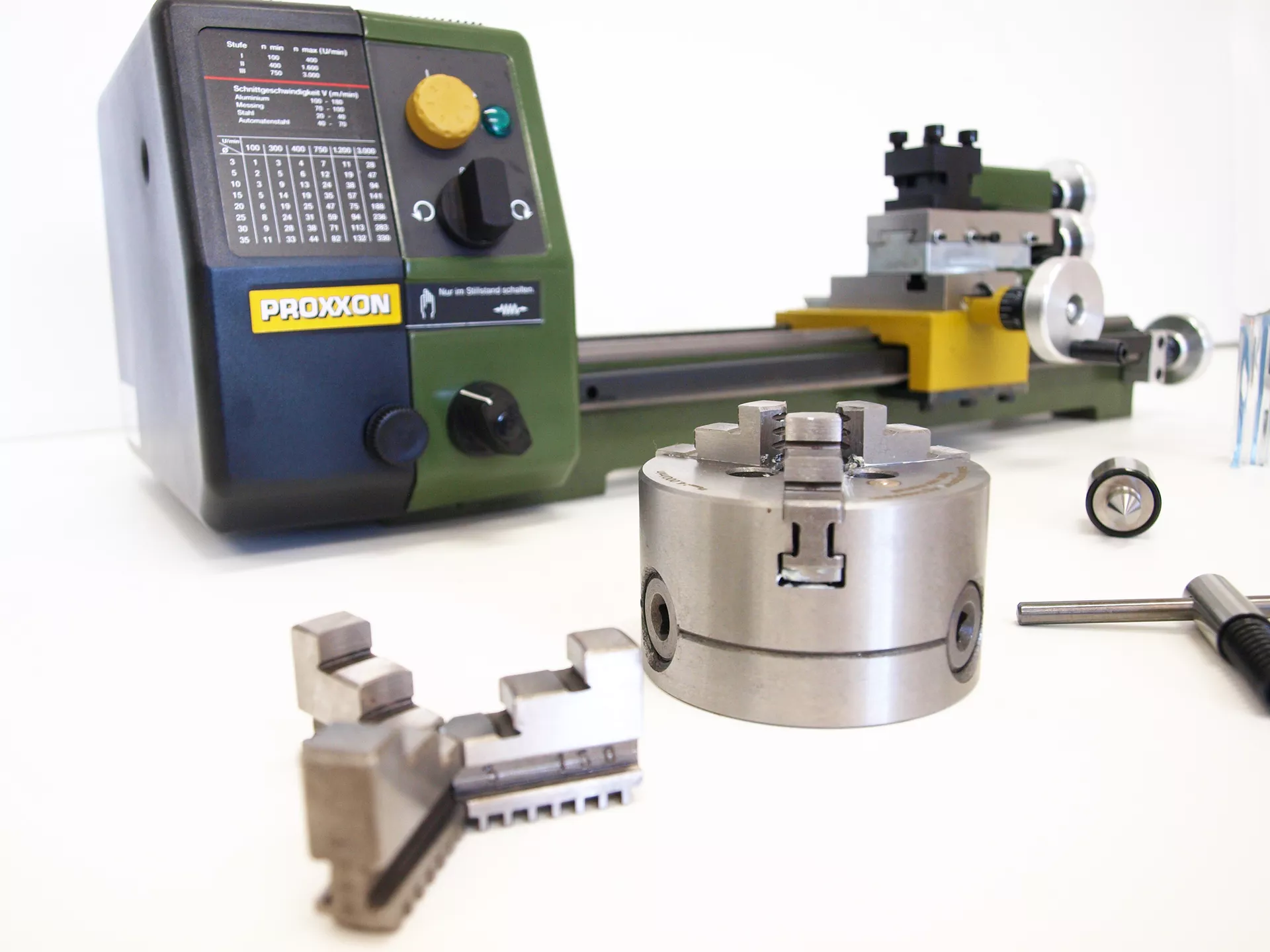

• Součástí dodávky je 3-čelisťové sklíčidlo vč. výměnných čelistí pro vnitřní upnutí; 1ks otočný upínací hrot; 7 ks imbus klíčů pro vnitřní šestihrany; 1ks stranového klíče; sada 6ks výměnných kol pro řezání závitů; 1ks výměnný ozubený řemen; 6ks soustružnických podložek; 1ks ochranný kryt sklíčidla.
