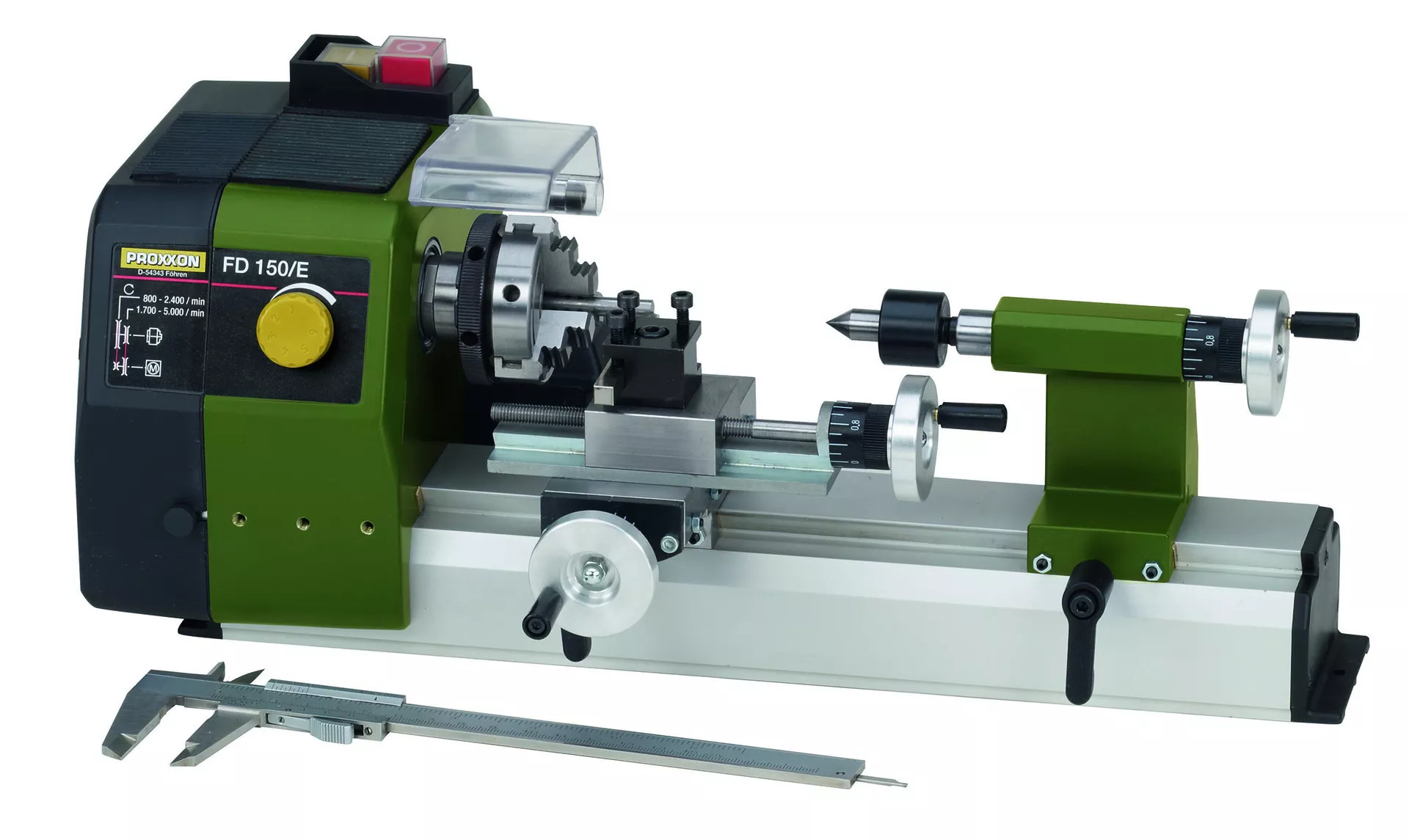

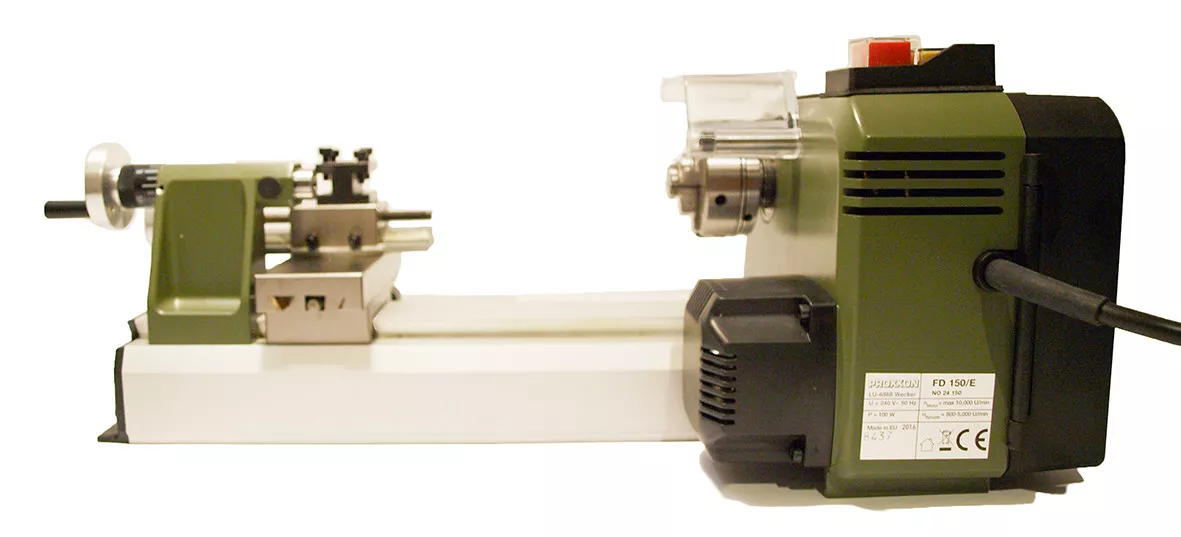

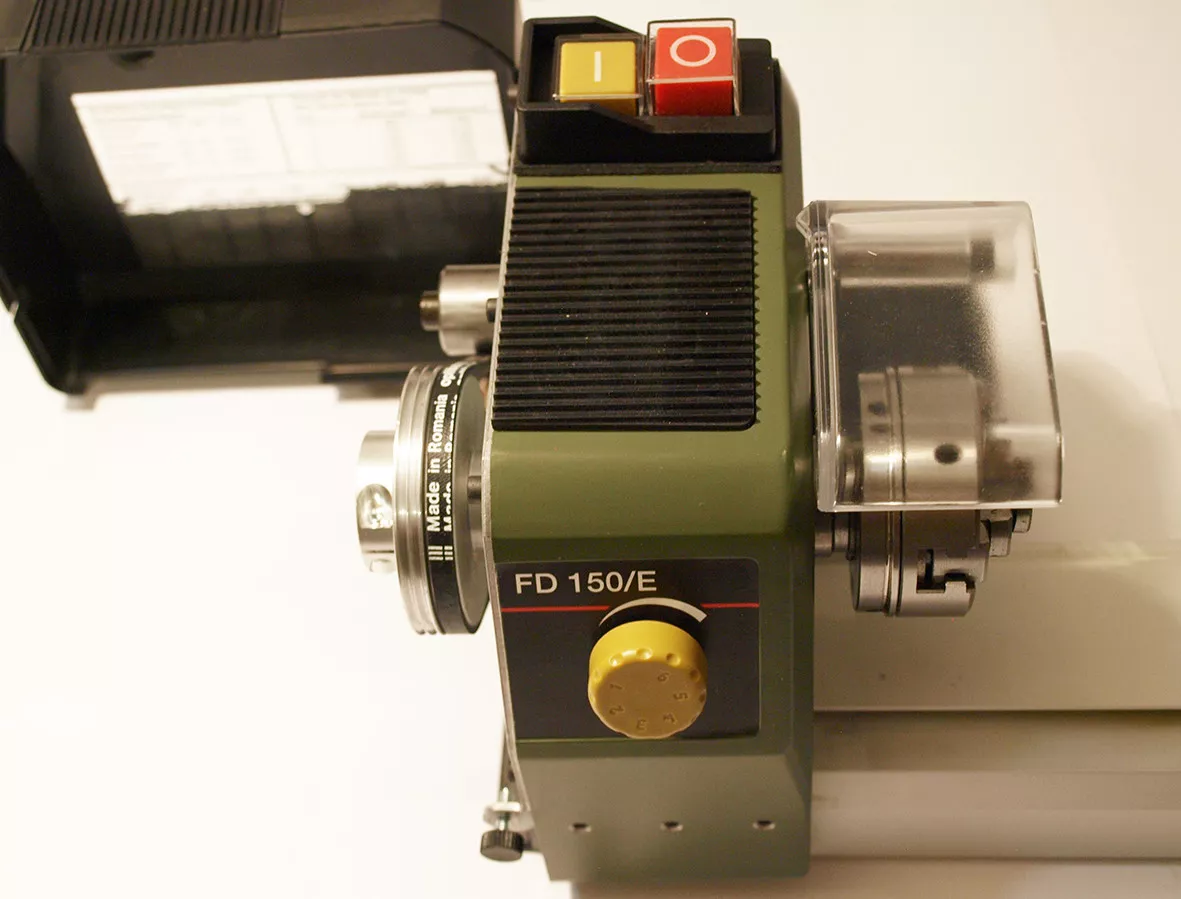

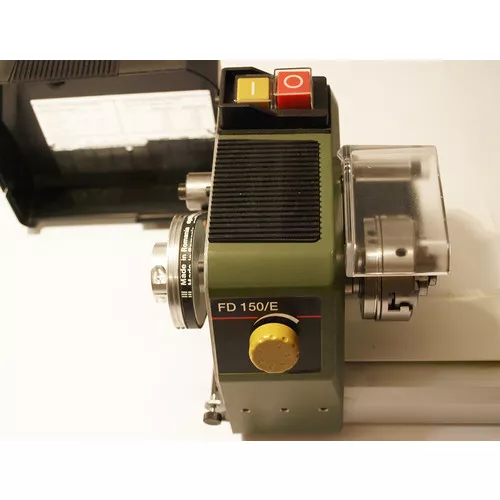

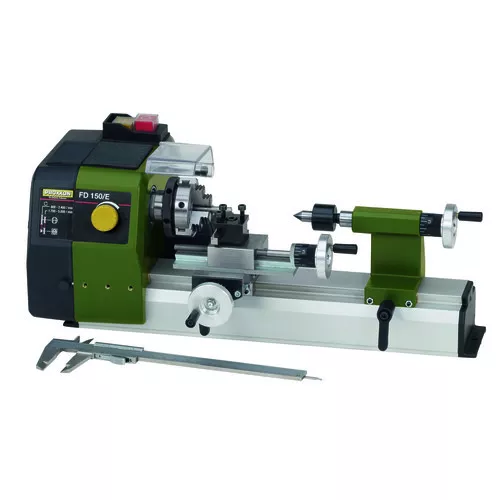

Proxxon Soustruh FD 150/E

Technická data:

• 220 – 240 V.
• Výkon 100W. 50/60 Hz.
• Vzdálenost hrotů 150 mm.
• Výška hrotů 55 mm (vzdálenost lože - střed vřetene).
• Výška hrotů nad suportem 33 mm.
• Posuv příčných saní 40 mm, horních saní 60 mm.
• Ocelový nožový držák pro nože 6 x 6 mm.
• Průchodnost vřetene 8,5 mm.
• Dvoustupňová řemenová převodovka s regulací otáček: Stupeň 1 = 800 – 2.800 ot./min.
• Stupeň 2 = 1.500 – 5.000 ot./min.Rozměry: 360x150x150 mm.
• Hmotnost cca 4,5 kg.
• Ochranná třída 1.
• Hlučnost menší než 70dB.

Popis:

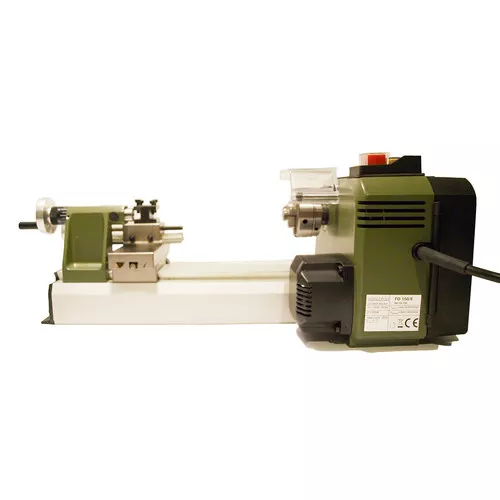

• Jemný soustruh FD 150/E je kompaktní přesný soustruh s praktickým vybavením: příčné a horní saně,pevný vřeteník,s vysoce kvalitním valivým uložením pro pracovní vřeteno, silný pohon a koník s pohyblivým upínacím hrotem.
• Tyto vlastnosti ve spojení s vysoce odolným a přesným hliníkovým ložem činí soustruh FD 150/E specialistou pro všechny filigránské obrobky.

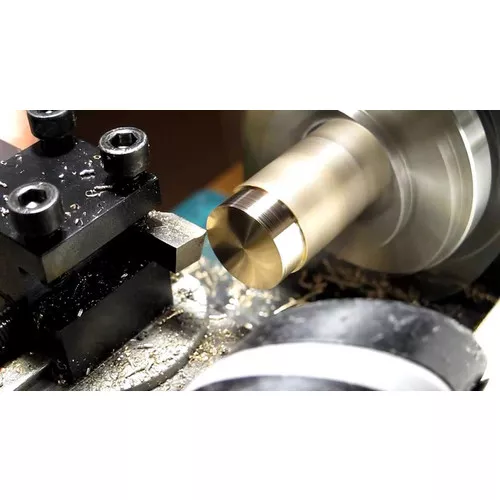

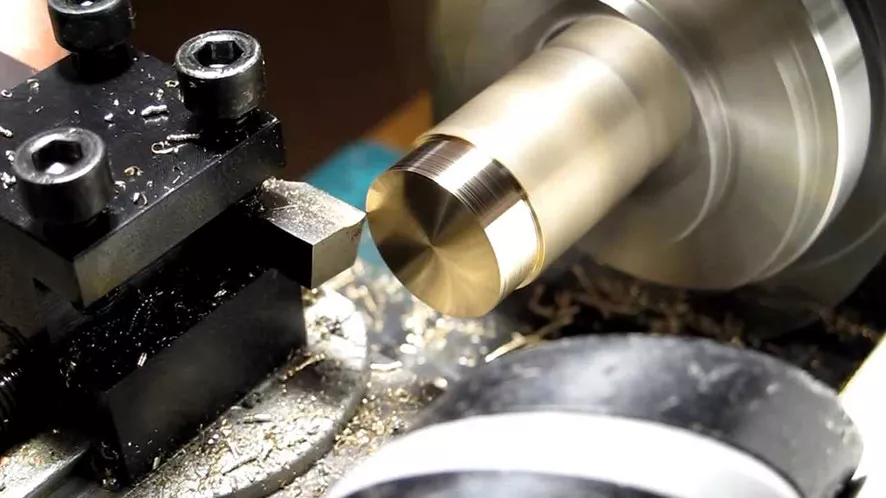

• Soustruh je určen především pro čelní a podélné soustružení, soustružení kuželů, "upichování" a vrtání.
• Pro obrábění oceli, mosazi, hliníku a plastu.

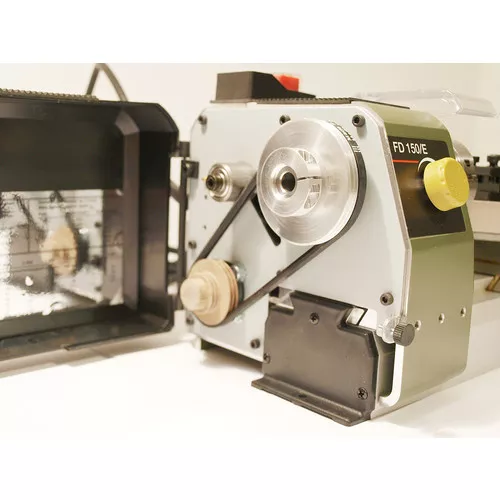

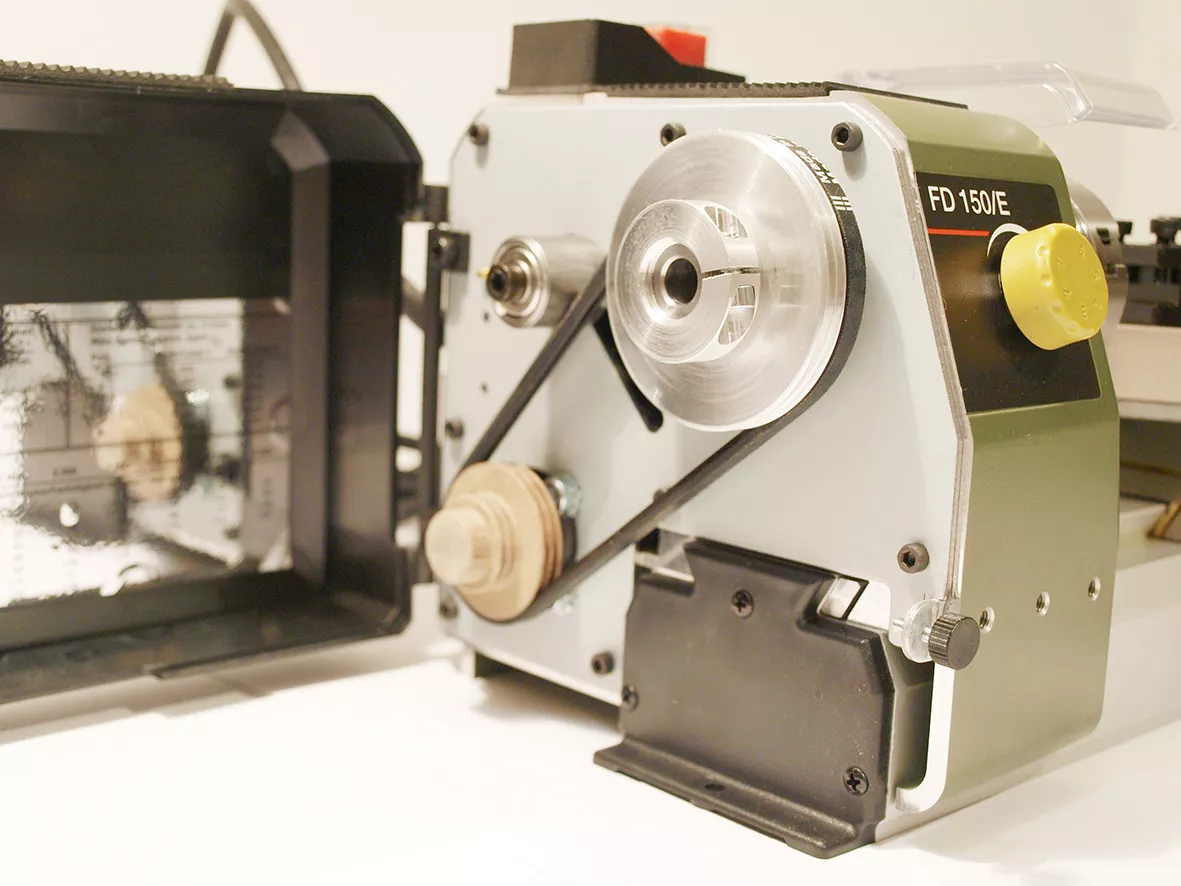

• Soustruh je vybaven motorem s dvoustupňovou řemenovou převodovkou s regulací otáček v rozsahu 800 - 5000 otáček/minutu.
• Pro větší obrobky můžete zvolit vysoký točivý moment při nízkých otáčkách a k tomu regulovat otáčky; obdobně i pro malé obrobky můžete přehozením řemene zvolit ten správný točivý moment a regulaci otáček.
• Lože soustruhu je vyrobeno z hliníkové slitiny s rybinovým vedením pro support a koník.

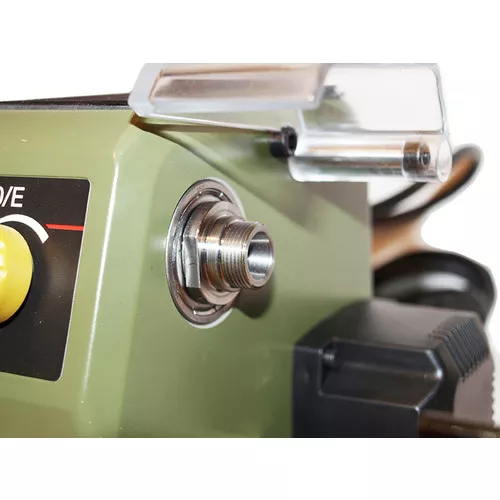

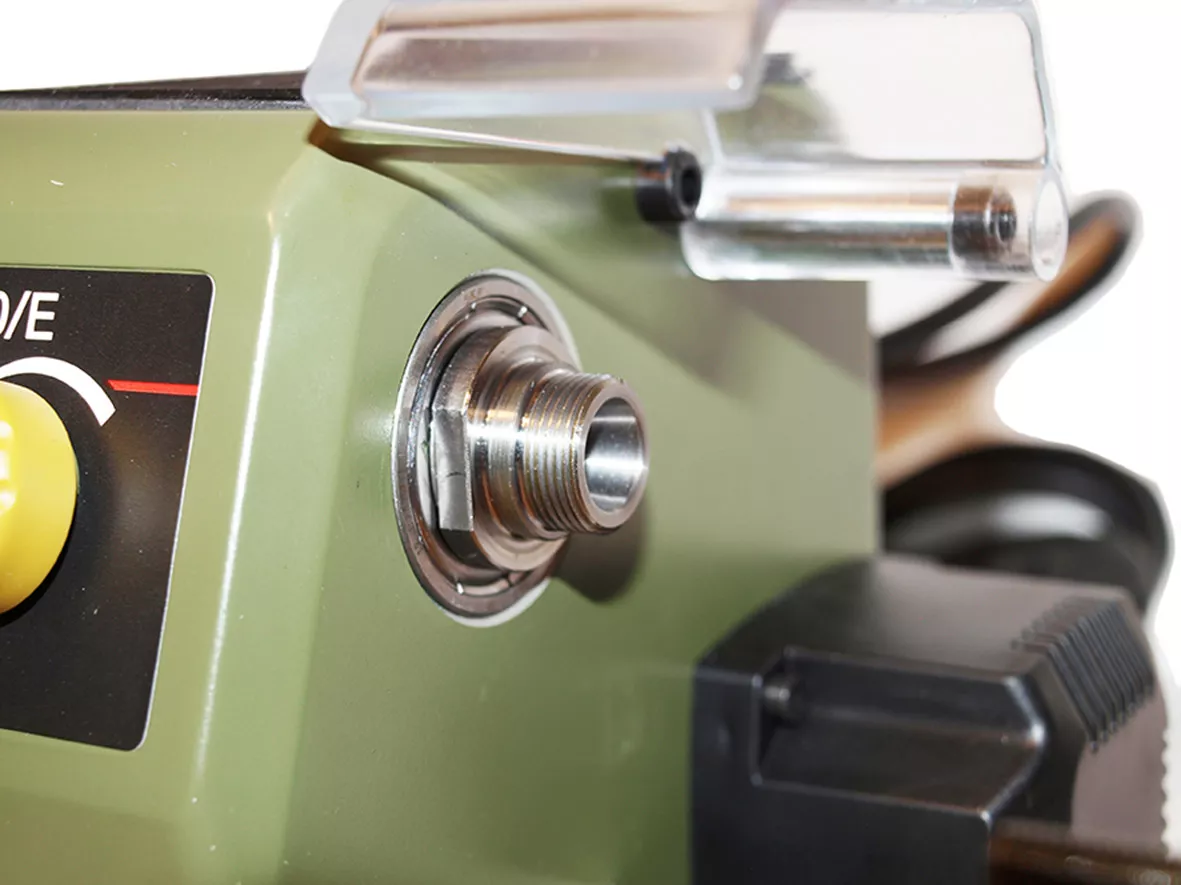

• Vřeteno soustruhu je přesný tlakový hliníkový odlitek ložiskově uložené s průchodem o Ø 8,5 mm pro vložení dlouhých tyčí.

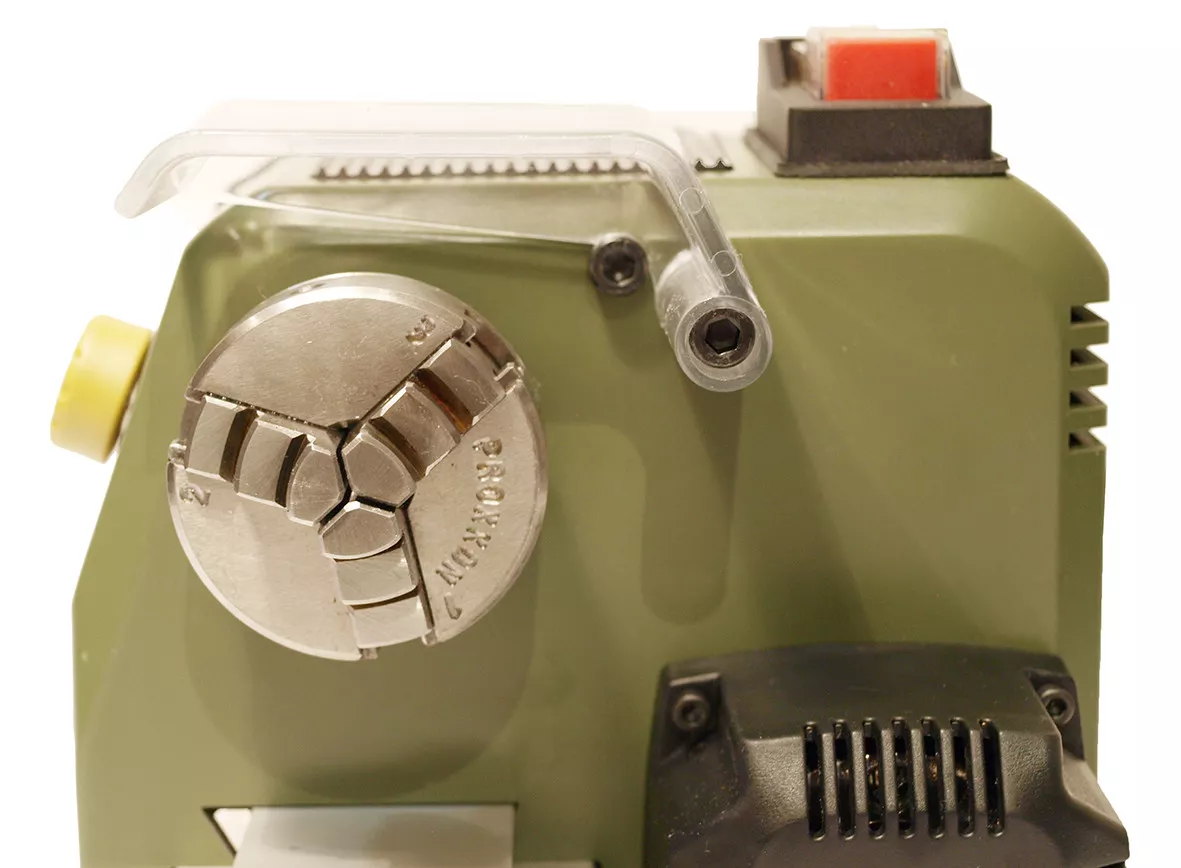

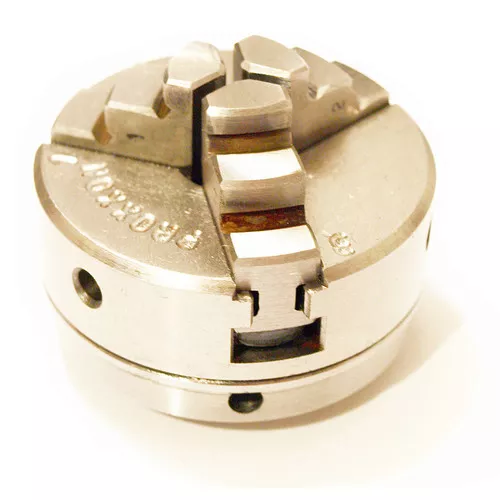

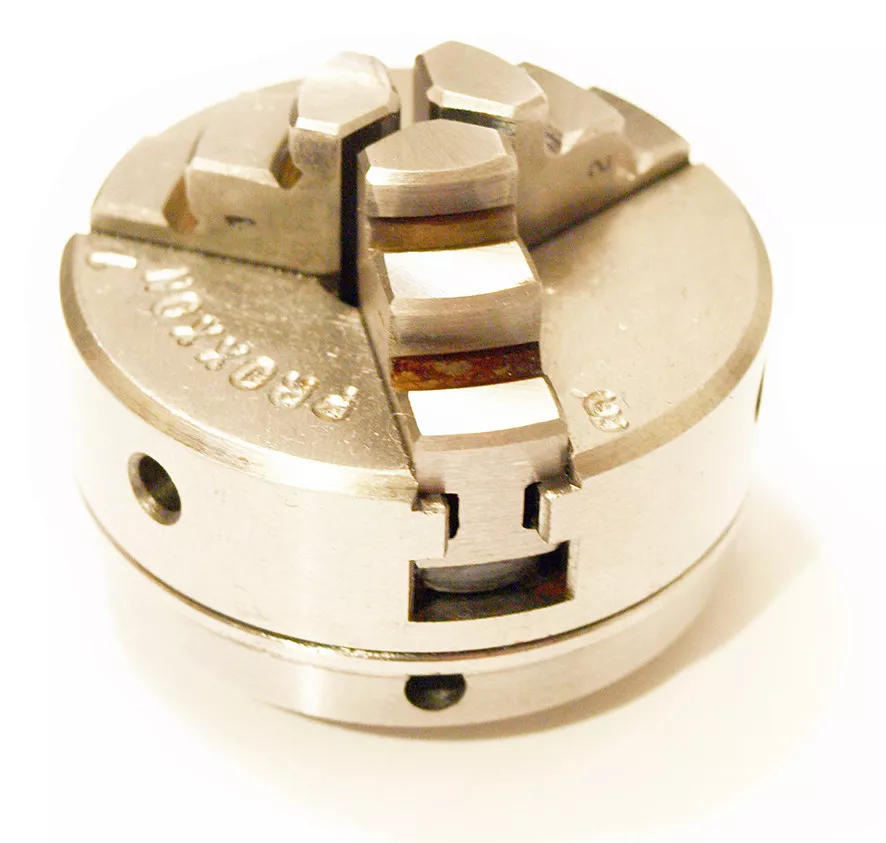

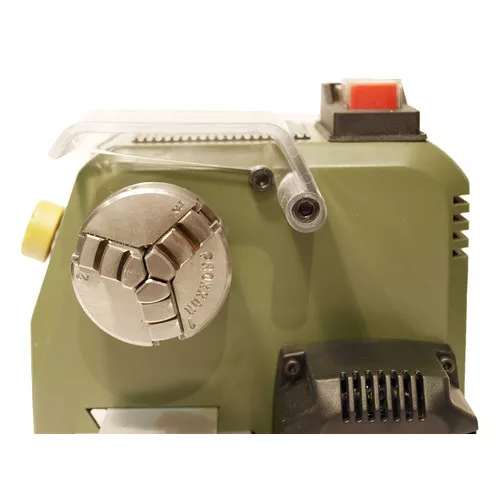

• Pro všechny, kteří kladou zvláště vysoké požadavky na vystředěný chod, lze v rámci příslušenství dokoupit sadu ocelových kleštín typu ER 11 (viz. obj. číslo 24154).  Vysoce kvalitní 3-čelisťové sklíčidlo je centricky upínané na vřeteno soustruhu (vnitřní upínací rozsah čelistí 1,5 – 32 mm, vnější upnutí 12 – 65 mm), hloubka 35mm.

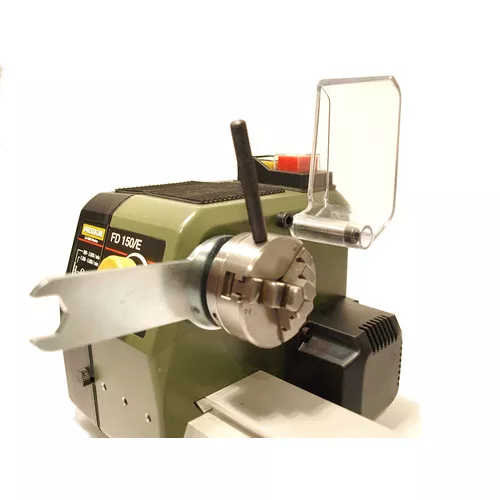

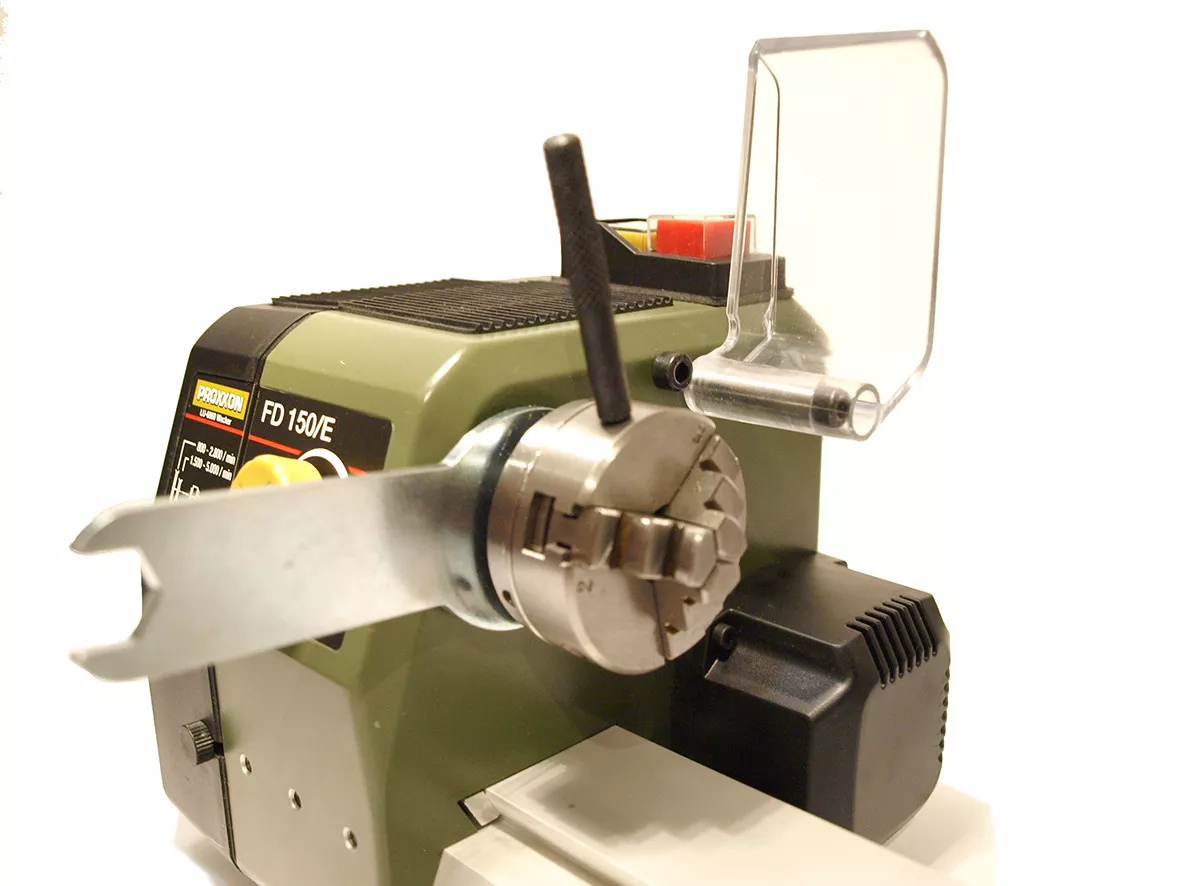

• K upnutí obrobku použijte upínací kolíky pro utažení sklíčidla.
• Čelisti sklíčidla lze použít k tzv. konvenčnímu upnutí obrobku a zároveň k upnutí např. trubkových materiálů zevnitř, stačí čelisti obrátit.

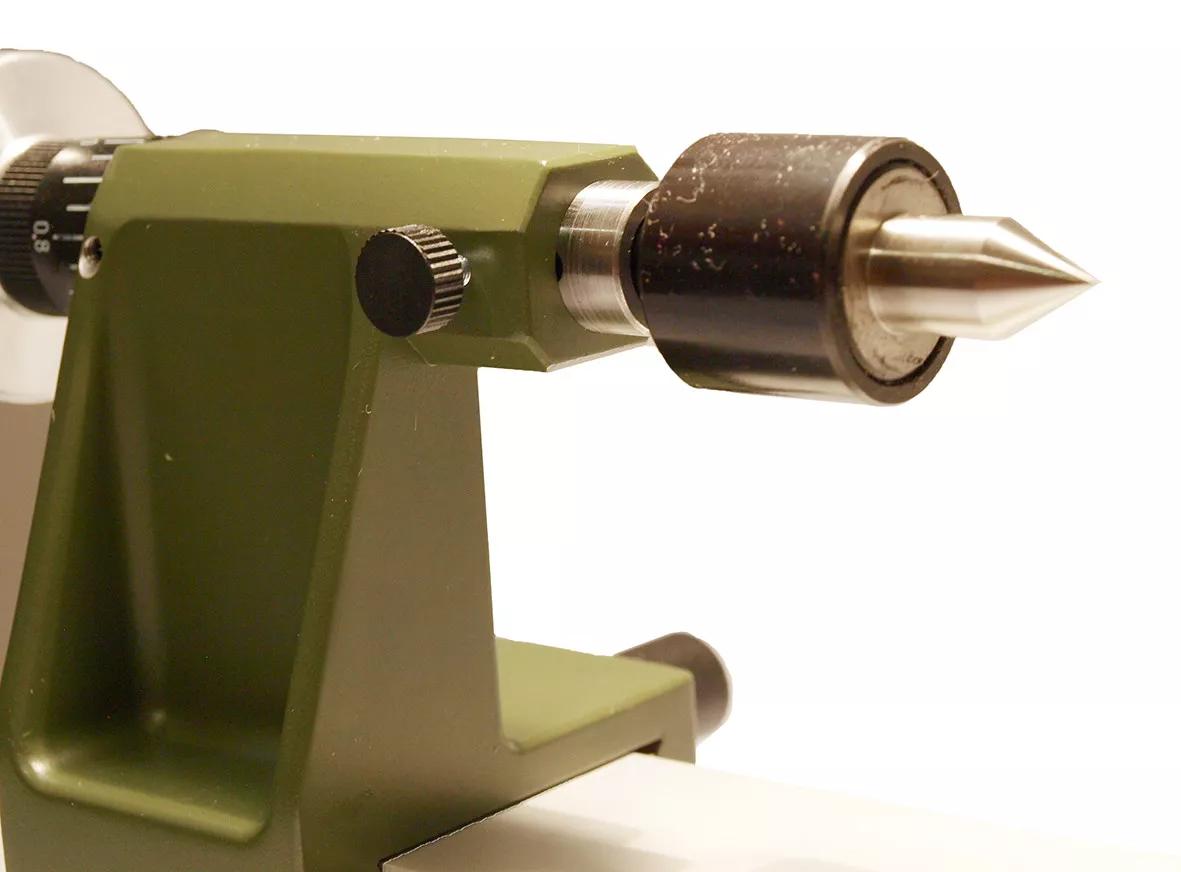

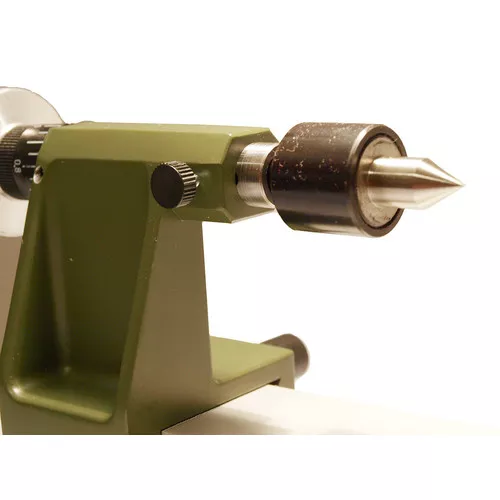

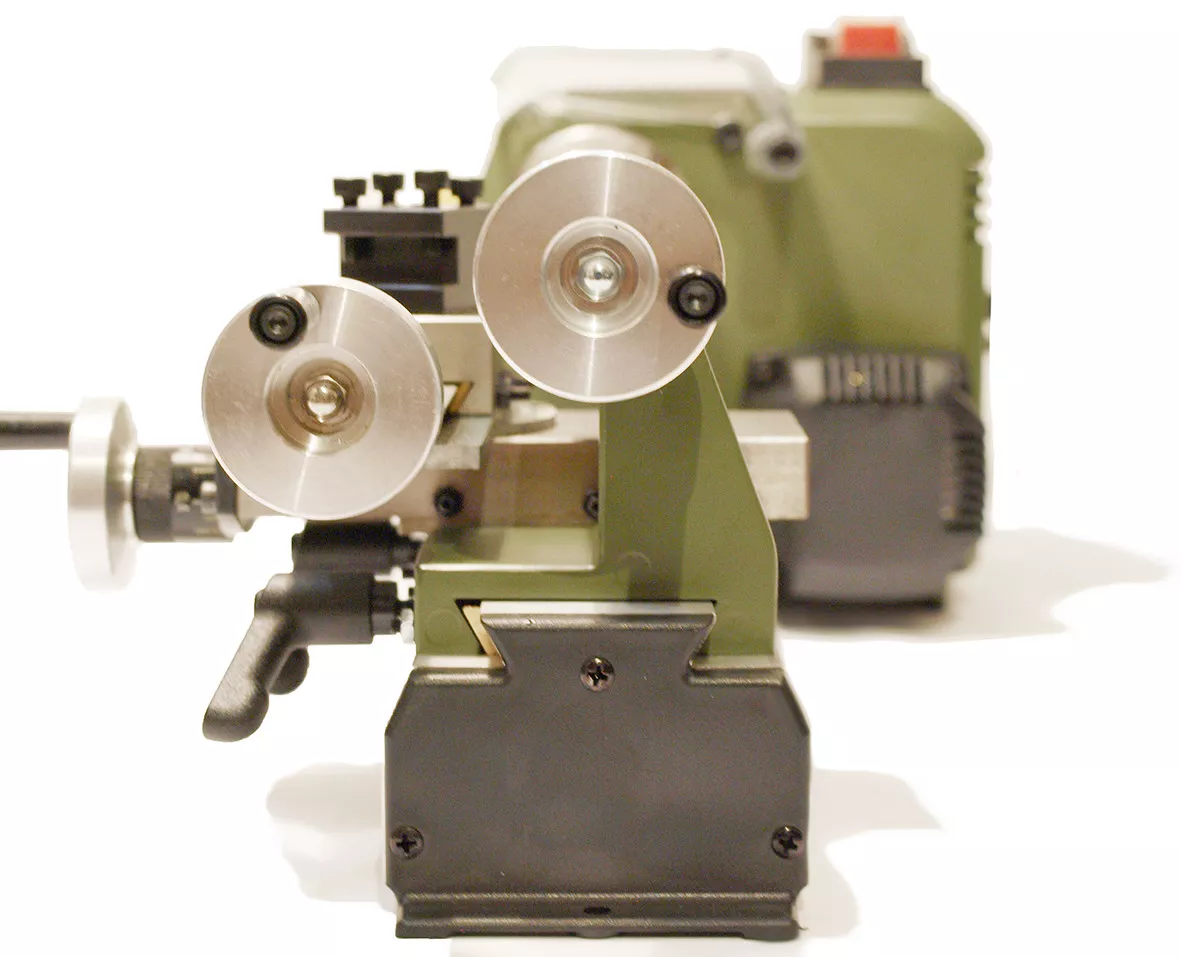

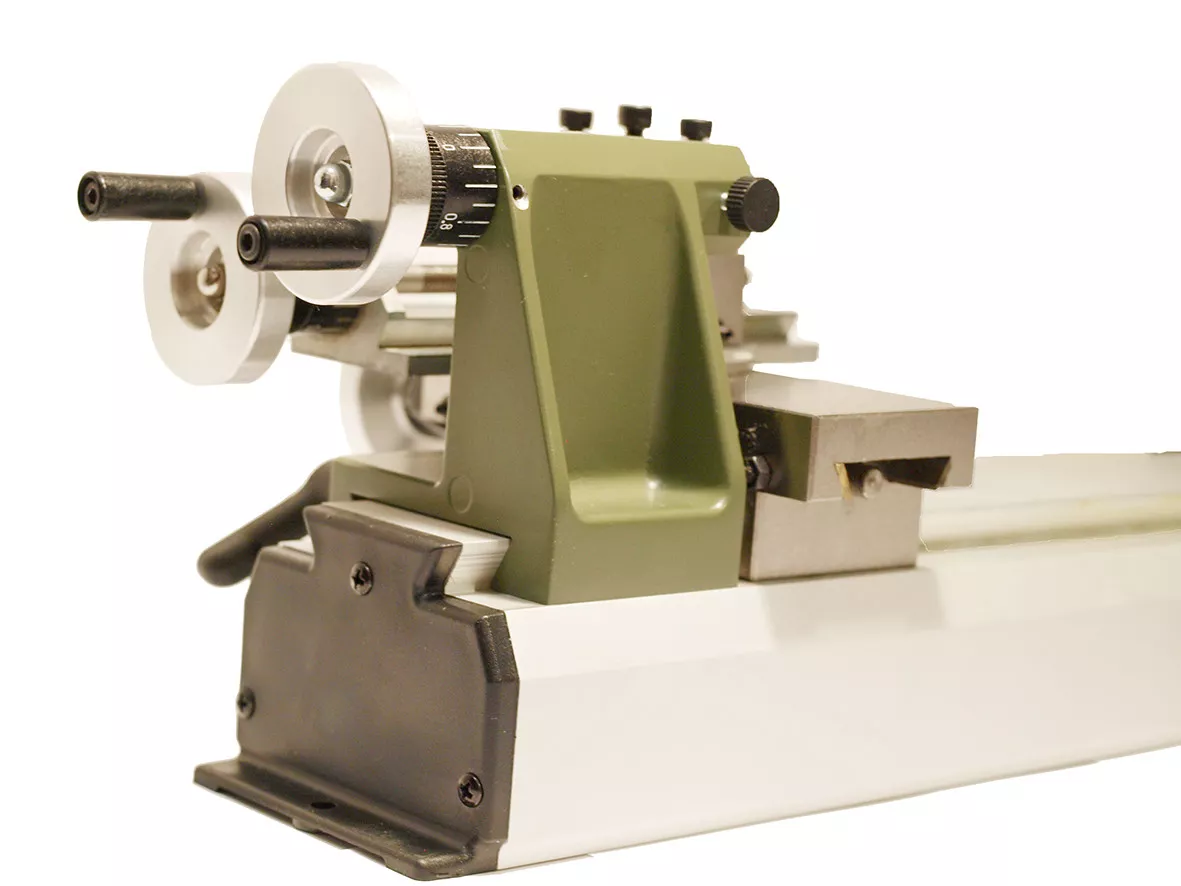

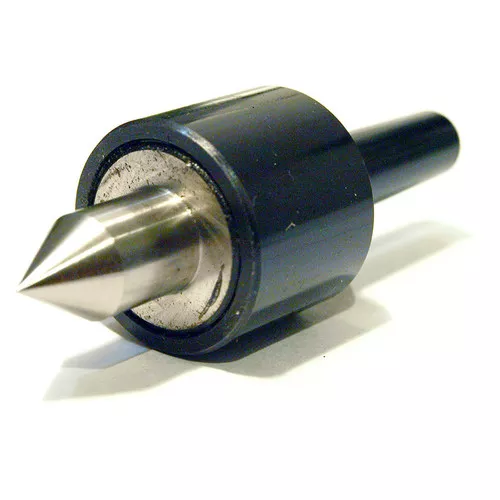

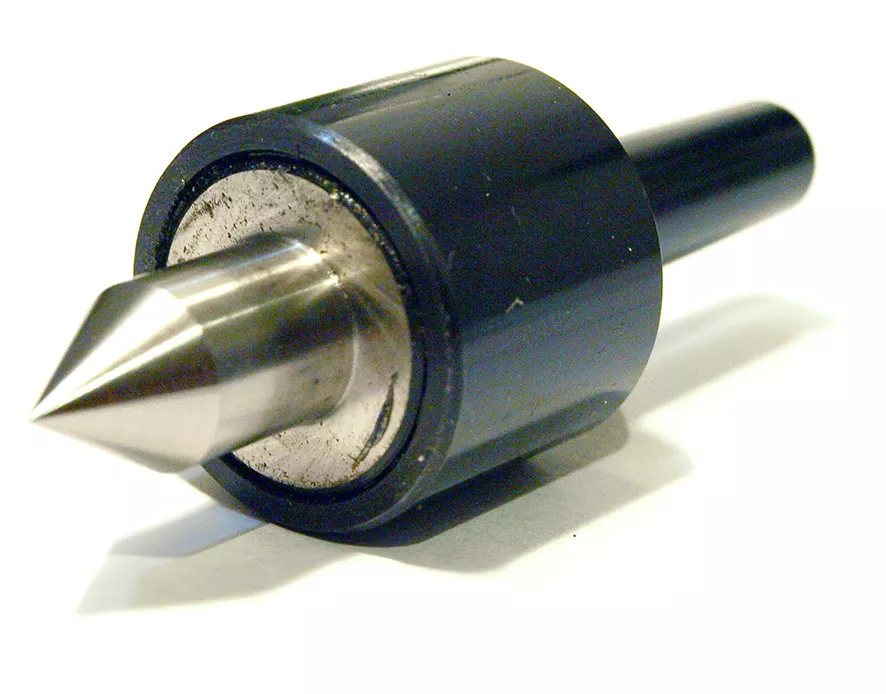

• Koník je přesný tlakový hliníkový odlitek s možností manuálního posuvu a aretace pomocí černé páčky. Pinola  má vnější Ø 14 mm a lze ji vysunout do 30 mm; s otočným upínacím hrotem s morse kuželem MK 0.

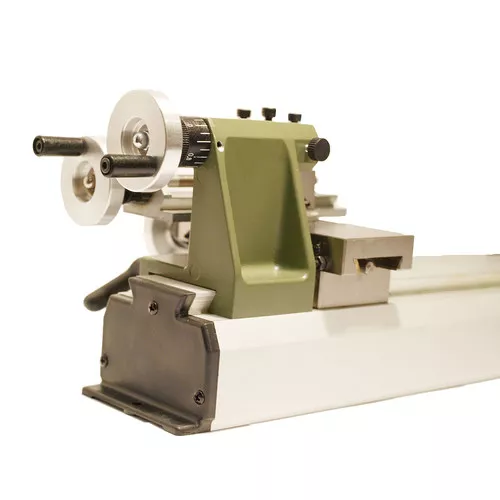

• Pinolu lze upnout utažením šroubu s rýhovanou hlavou.Suport lze obdobně jako koník nastavit na loži ručně a upnout ho pomocí páčky v požadované poloze.

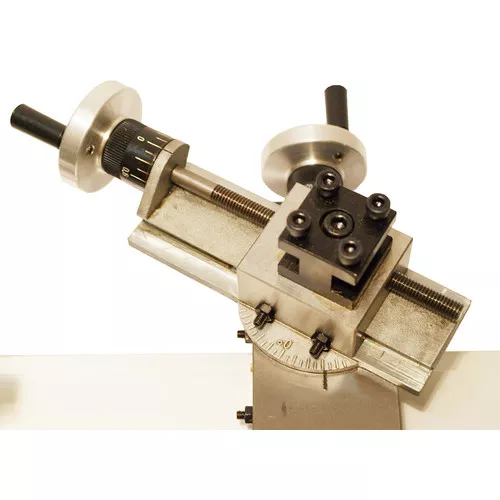

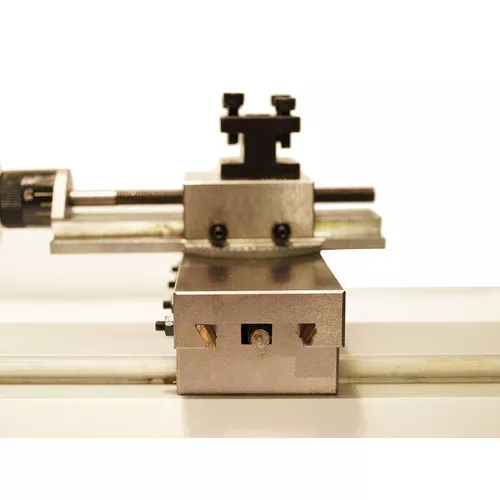

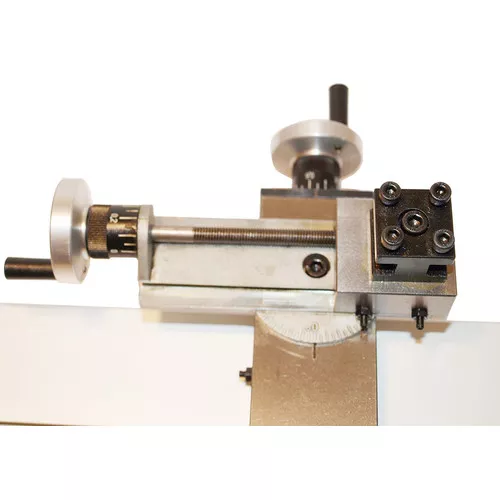

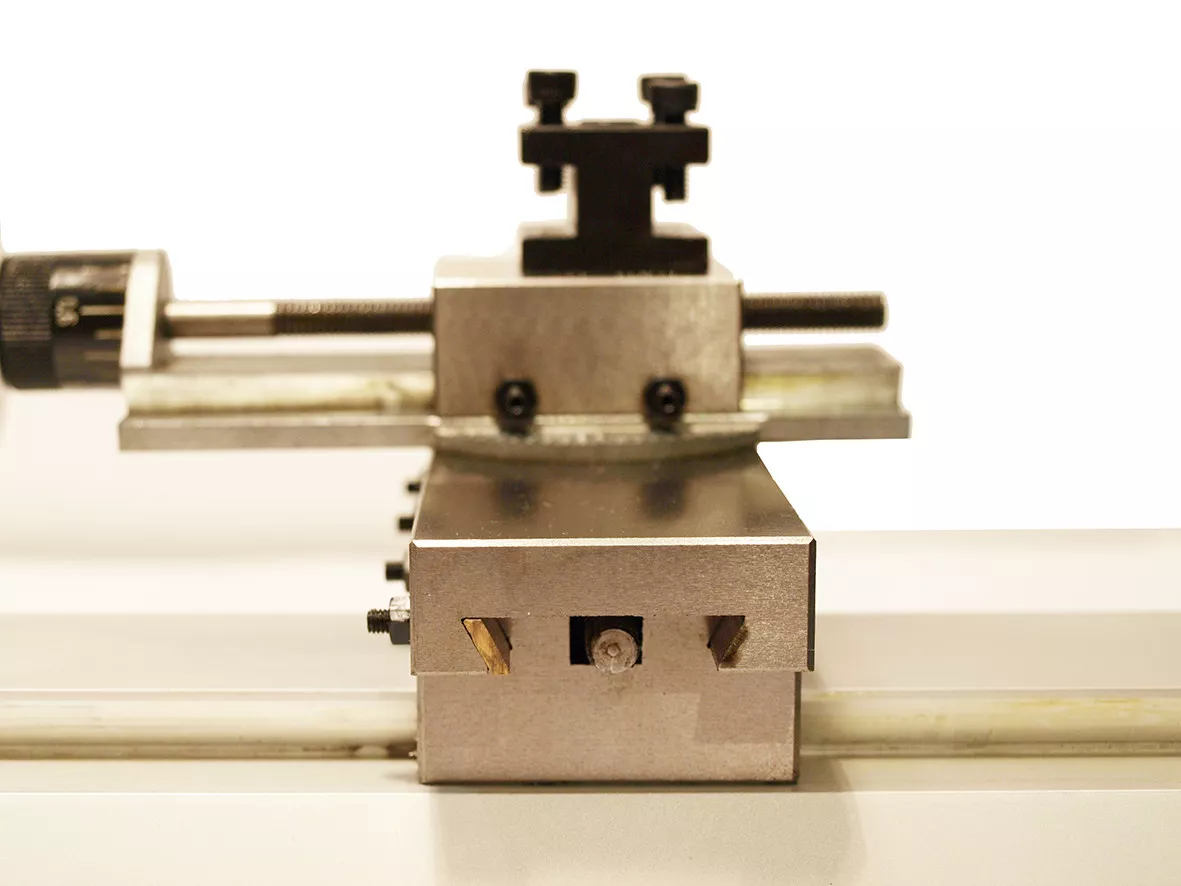

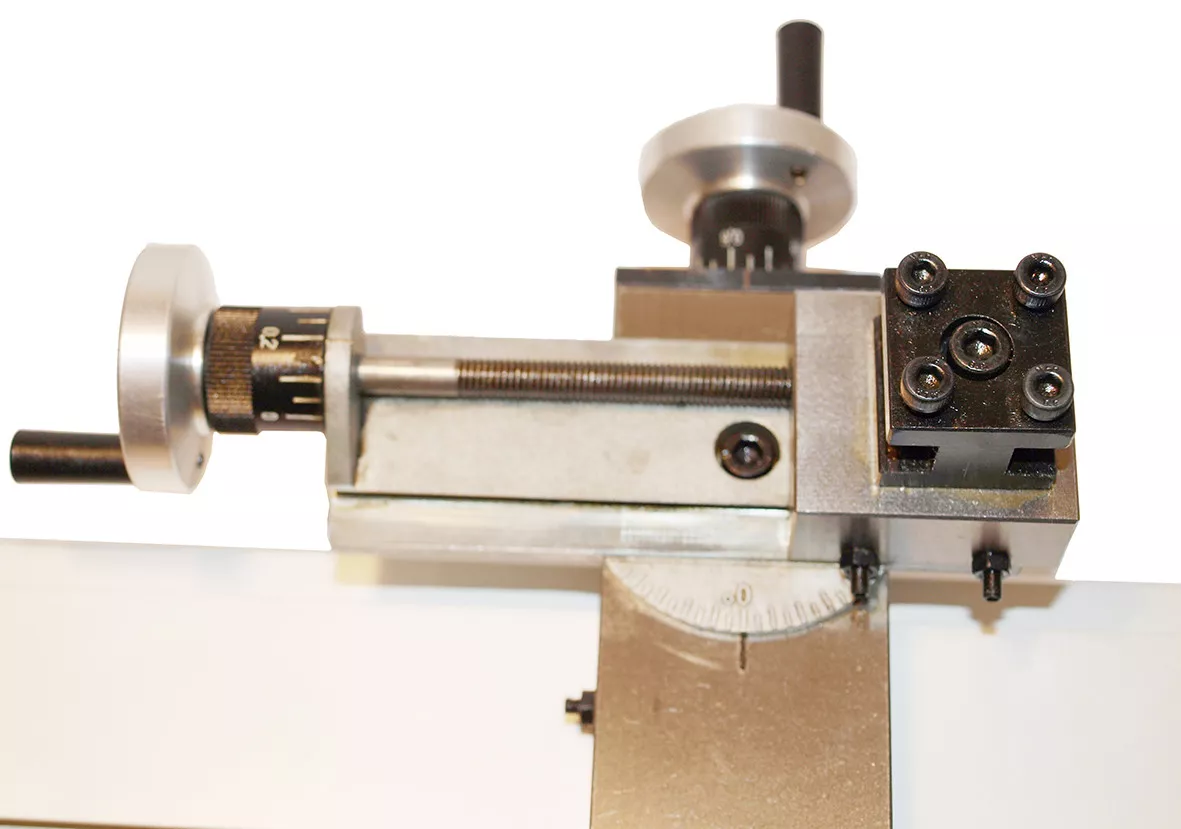

• Příčné a horní saně jsou vyrobeny z oceli (rozsah seřízení příčné saně 40mm, horní saně 60 mm).

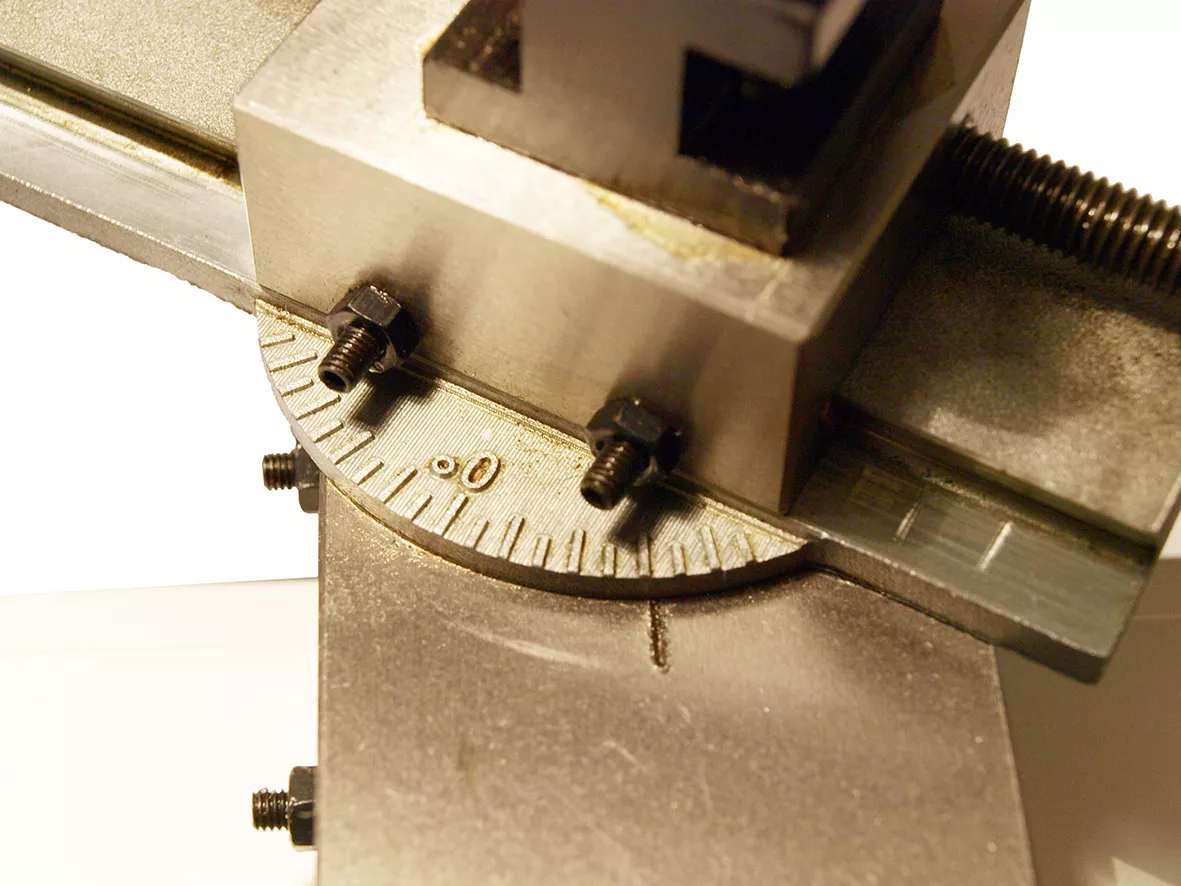

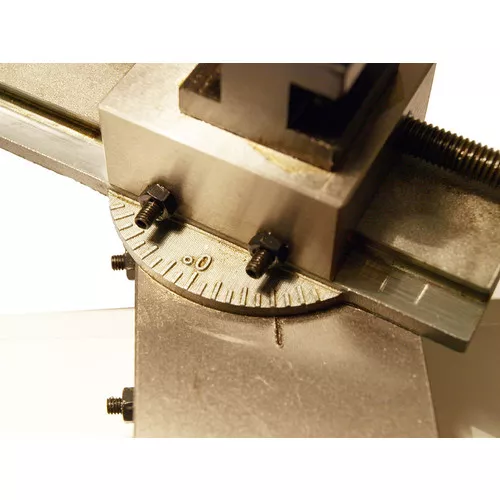

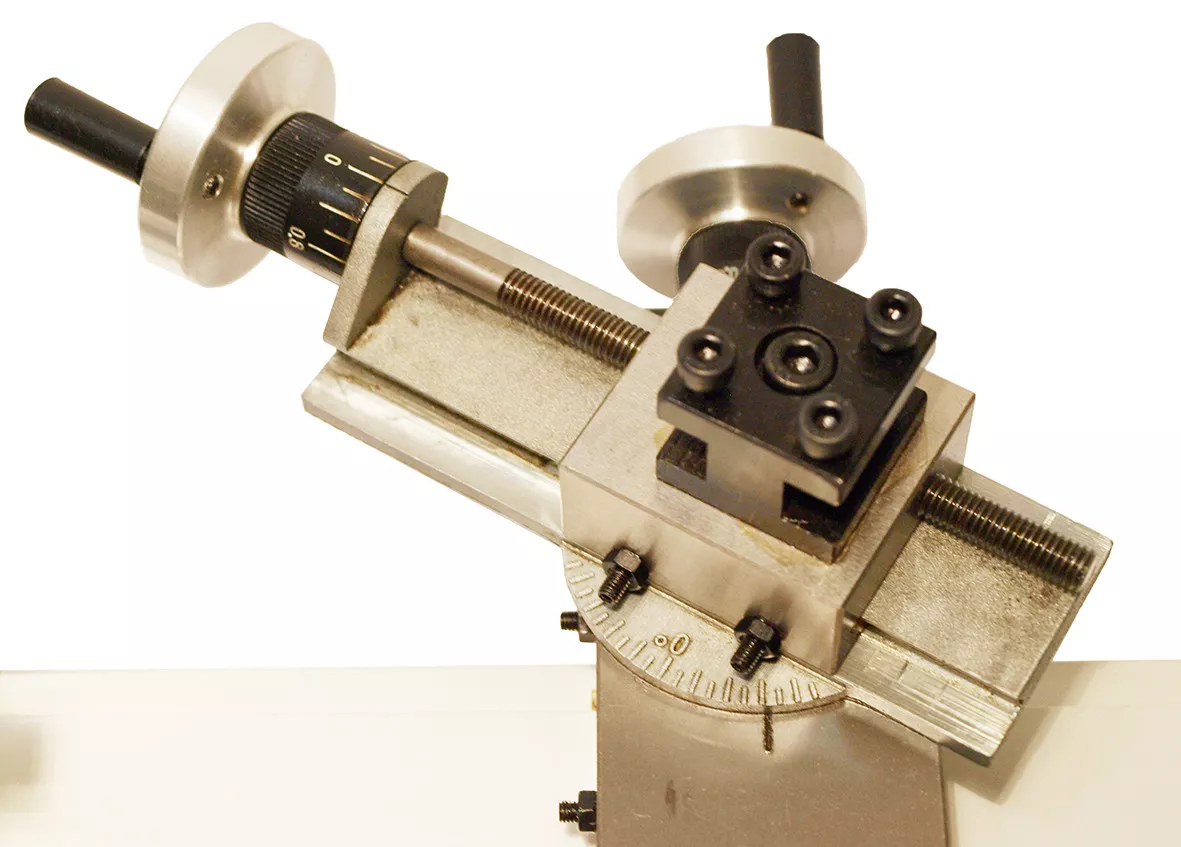

• Natočením horních saní je možno soustružit kužely do +/- 45°.
• Otočný držák soustružnických nástrojů pro soustružnické nože velikosti  6 x 6 mm.
• Ovládací posuvná kolečka jsou vyrobena z hliníku s nastavitelnou stupnicí na kroužku (1 dílek = 0,05 mm, 1 otáčka = 1 mm).

Rozsah dodávky:

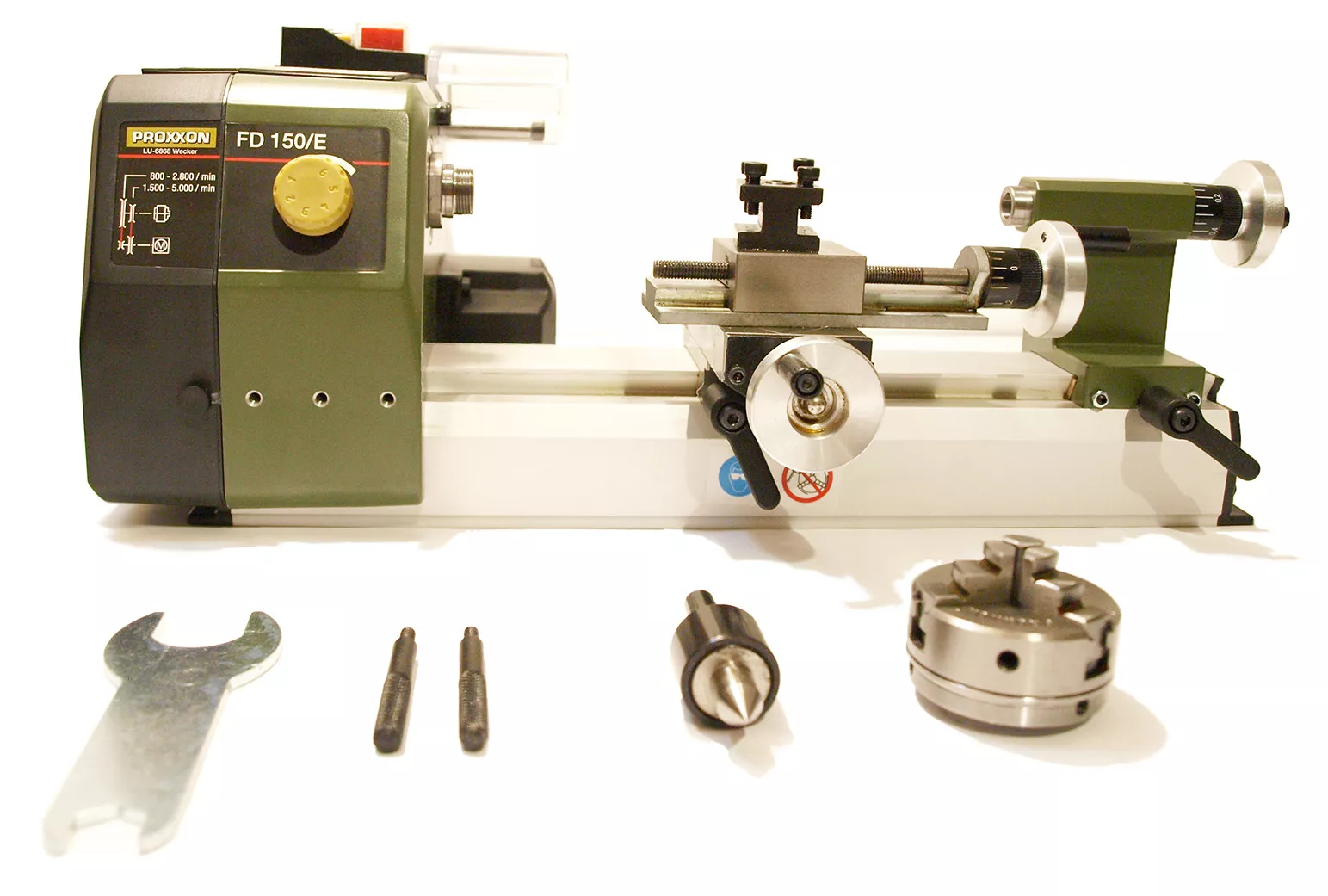

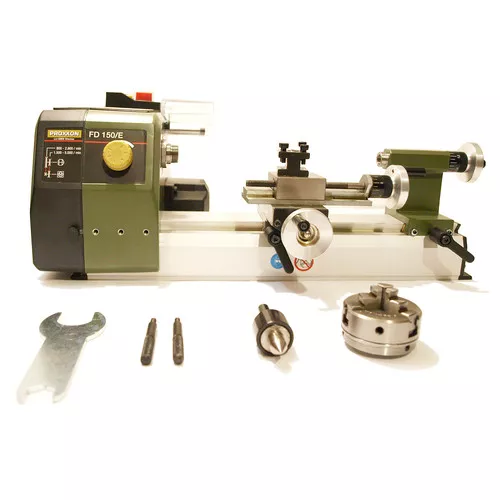

• Součástí balení je 3-čelisťové sklíčidlo, otočný upínací hrot, 2ks upínacích kolíků pro utažení sklíčidla a klíč na (de)montáž sklíčidla.
